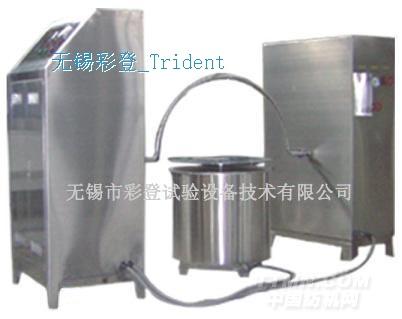

LX系列IPX3、IPX4大角度摆杆淋雨试验装置

 公司名称：无锡市彩登试验设备技术有限公司

介绍：

 一、设备的用途
淋雨试验装置主要是测试产品在淋雨的气候环境下的贮存，运输和使用时的性能试验，主要用于对电工电子产品，灯具，电柜，电器元件，汽车，摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试，测试后，通过检定来判断产品的性能是否能够达到要求，以便供产品的设计，改进，检定及出厂检验使用
二、满足试验方法：
GB4208-2008 外壳防护等级（代码IPX3、IPX4）；
GB4706.1-2005 家用和类似用途电器的安全通用要求；
GB7000.1-2008 灯具一般安全要求与试验。
三、主要技术参数：
1、设备型号：LX - IP34；
2、供水特性：恒压供水，不依靠水箱内的水位高低调节降水量。
3、滴水针：针孔径为φ0.4mm；滴水针和水箱连接不使用密封胶，连接可靠无滴漏，滴水针更换方便。
4、供水系统：0.8～5 L/min (可调)，水泵供水，二级滤水装置；带压力计和流量（压力）调节阀；降水量指示（标定）装置或流量计。
5、试验台尺寸：500×400mm
6、升降方式：轨道式垂直上下
7、摆管直径：400、800、1200、1600、2000mm(共5组规格摆管)；
8、摆管弯管外径：≥27mm、与5组挡水罩配合
9、喷水针孔径：φ0.4mm
10、 摆管转速：10r/min(可调)
11、 样品支承台：支承台承重40kg，可旋转（1r/min）、可升降、带脚轮
12、 摆管角度：60°，90°，120°
13、 喷水角度： 120°用于IPX3

四、设备结构特征
摆管结构：
摆管：自动、定时停摆；多种调整方便、准确的摆动角度(60°/90°/120°)；摆管在摆动的每个极限位置上能无冲击、无震动地平稳转换摆动方向；摆速可调（用变频器驱动电机），平均摆动速率可调整至约60°/s或10r/min。
结构材料：
摆管和支承台的金属材料均为不锈钢；
挡水罩材料为不锈钢；
其他与水有接触的部件材料为不锈钢或铝合金；
输水软管材料为硅橡胶。
供水系统：
水泵供水，有滤水装置，配压力表（位于摆管进水端附近）和流量计；
摆动中摆管内的水压稳定，出水流量恒定。
配流量（压力）调节阀；
五、报警及安全保护系统
机械限位：在水箱上下位置设有极限位置开关，防止位置超位；
电气系统：电机过载保护
总电源相序和缺相保护、漏电保护、短路保护。
水箱缺水报警；
六、设备使用条件
1、供电条件：电压：220v±10%，单相三线制；频率：50Hz；
2、供水条件：可使用自来水或过滤水；
