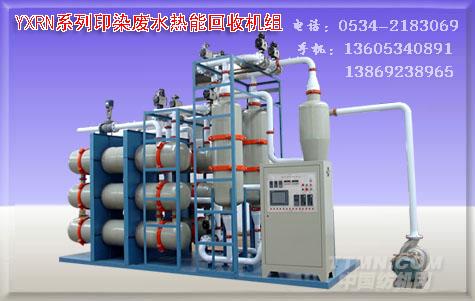

YXRN系列印染废水热能回收系统

公司名称：德州亚星纺织机械有限公司

用途
YXRN系列印染废水热能回收机组是在消化和吸收国外先进技术基础上结合目前国情研制而成。该机主要用于印染企业排放废水中的热能置换，通过水水热交换把废水中的低位热能置换到工艺用水中，温度提升后的工艺用水用于染色时可以降低蒸汽消耗，从而达到节能的目的。据实际测算可以节约蒸汽20%左右，使用该机组8～12个月即可收回投资。
该机过流部件全部由304不锈钢制成。全机主要由连续式反冲过滤系统、列管式热交换器、换向阀组和电气控制等几部分组成。连续式反冲过滤系统由两套滤筒组成，污水过滤和滤饼剥离轮流工作，不间断运行。列管式热交换器流动阻力小，管壁不易结垢，特别适合污水处理。换向阀组按程序完成预定动作，实现流体的换向。电气控制部分由人机界面、PLC、热能累积积算仪及温度压力测量和显示仪表等组成，热能累积积算仪适时显示目前已回收的热能。
机组占地面积小，需要30平方米。安装简单，只需把机组串联在原自来水管道和污水输送管道上即可。
主要技术参数
1 废水额定流量/净水额定流量
YXRN1000型 1000/1000 吨/天
YXRN1500型 1500/1500 吨/天
YXRN2000型 2000/2000 吨/天
2 换热面积
YXRN1000型 170M2
YXRN1500型 250M2
YXRN2000型 350M2
3 额定使用压力 <0.6MPa
4 额定使用压力 <90 oC
5 机组总功率 11千瓦
6 使用压缩空气量 3～5M3/小时
7 使用压缩空气压力 0.4～0.6MPa
8 机组尺寸（长X宽X高） 6000X2000X3500毫米
9 机组重量
YXRN1000型 5.0吨
YXRN1500型 5.5吨
YXRN2000型 7.5吨
