超小型PLC-SM1系列

公司名称：光洋电子（无锡）有限公司

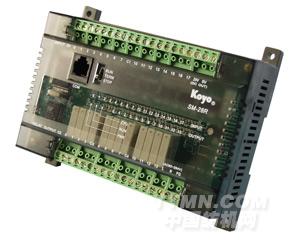

超小型PLC-SM1系列

   性能特色:

SM1系列PLC是为满足市场对10点、14点、16点、28点（新品）、16点－24点以内的低价格、高性能的PLC的需求而设计、开发的新产品。该系列产品具有更强的通讯功能，16点、24点的各带有2个通讯口（一个为RS-232C、一个为RS-485），使通讯更为 便捷。该产品可以广泛应用于一冶金、煤炭、化工、轻纺、食品等行 业的生产机械、工业流水线，各种机床的工业控制设备中。

采用Flash ROM ,停电记忆无需电池

备用二个通讯口RS--232C和RS-485

通过RS-232C通讯口即可与编程器S-20P、S-10HP、S-100HP通讯，又可与上位计算机、S系列PLC、显示器等进行CCM协议通讯（最大90太，SM1系列PLC仅从机功能）、无协议通讯；

通过RS-485通讯口即可与其他设备进行CCM协议通讯，又可与SM1系列PLC构成网络（最大32台）


 性能规格:

项目 规格


程序执行方式                                  循环扫描方式

I/O传送方式                                   成批传送/直接传送/中断功能

编程语言                                      梯形图、级式共用

指令种类                                      125条(顺序52条，控制20条，数据处理50条)


执行速度                                      1us/word

用户程序容量(words)                           2K，FLASH ROM保存

内部线圈点数                                   256点

级                                             256点

定时器(T)                                      128点(0.1s 0.01s)

计数器(C)                                      128点(0-9999999)

数据寄存器数                                   1.5K字，不含T/C经过值，特殊寄存器

高速计数/外部中断                             2点，可组合成8种方式，高速计数；计数速度1.4kpps，可预置24个比较值。

                                              外部中断：最小有效脉冲宽度为30us

定时扫描间隔设定                              扫描时间间隔可在0～99ms范围内以1ms为单位设定(0 表示定时扫描)

软件滤波输入点                                全部输入点，滤波时间在0～99ms范围内可自由设定(0表示无软件滤波)

保护方式 口令功能

自诊断功能                                    上电自检、监控定时器、语法检查等

 型号一览:


型号                    类型                                      供电电源                                 I/O点数

SM1-10R                5点DC24VNPN输入5点继电器输出                  AC电源                                   10点

SM1-14R                8点DC24VNPN输入8点继电器输出                                                            14点

SM1-16R                10点DC24VNPN输入6点继电器输出                                                           16点

SM1-16R-C              10点DC24VNPN输入6点继电器输出                DC电源

SM1-16T                10点DC24VNPN输入6点晶体管输出                AC电源

SM1-16T-C              10点DC24VNPN输入6点晶体管输出                DC电源

SM1-24R                14点DC24VNPN输入10点继电器输出               AC电源                                      24点

SM1-24R-C              14点DC24VNPN输入10点继电器输出               DC电源

SM1-24T                14点DC24VNPN输入10点晶体管输出               AC电源

SM1-24T-C              14点DC24VNPN输入10点晶体管输出               DC电源

SM1-28R                16点DC24VNPN输入5点继电器输出                AC电源                                      28点
