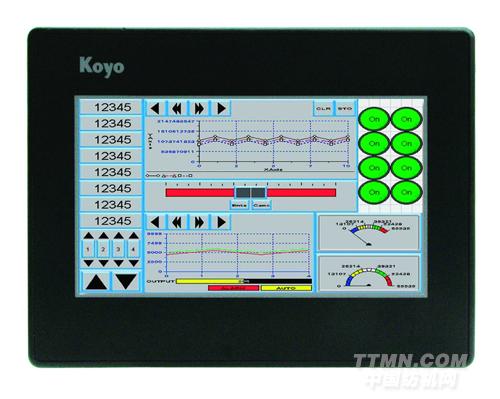

EA7E-TW10CL-C

公司名称：光洋电子（无锡）有限公司

性能特色:

TFT彩色LCD

16384K彩色

Ethernet 10M/100M自适应口(RJ-45)×1

声音输出

SD卡插槽

外形尺寸：299.0×209.0×71.0 (W×H×D )

性能规格:

项 目 规 格

显示部分性能 显示尺寸 10英寸(16:9宽屏）

显示材料 TFT彩色LCD

显示色/辉度 16384K彩色

分辨率 800×480 (WVGA)

有效显示尺寸(mm) 222.00W×132.48H

辉度调整 本体的配置画面中设定（也可通过作图软件设定部品来进行设定）

背光 背光灯 LED（平均寿命：连续点灯20,000小时以上/25摄氏度）※1

背景灯交换 不可

自动休眠功能 本体的配置画面中设定 （也可通过作图软件设定部品来进行设定）

触摸屏 触摸屏 模拟型（分辨率1024W×1024H）

外部接口 PLC连接用 串口 通讯方式：RS232C,RS422/485(2/4线式) D-SUB-15P×1 ※2 数据长度：7/8位 检验： None/odd/Even 停止位：1/2位 传输速度(bps):2400/4800/9600/19200/38400


以太网口 Ethernet 10BASE-T/100BASE-TX(RJ-45)×1※3

画面数据传输用 USB USB(B) 2.0×1

以太网口 Ethernet 10BASE-T/100BASE-TX(RJ-45)×1 ※3

打印机连接用 无

SD卡插槽 SD插槽(3.3V限定)最大32G(FAT32格式)

蜂鸣器输出 有 发振频率2300±300HZ（根据使用环境的不同，音质会发生变化）

以太网口 Ethernet 10BA

USB USB(A) 1.1×1 ※4

线输出 输出电平1Vrms, 输出阻抗10kΩ

一般规格 电源电压 DC24V(AC100/200V电源模块供选购，型号：EA-AC)

电源电压容许变动范围 DC20.4 ～ 28.8V

容许瞬停时间 5ms以内

消耗功率 15W

使用环境温度 0 ～ 50℃

保存环境温度 -20 ～ 60℃

使用、保存环境湿度 10 ～ 85% RH(无凝露)

抗干扰 干扰电压AC1000Vp-p 脉冲宽度 1μs 上升时间1ns

耐压 DC1000V 1分钟(DC电源端子～FG端子间)

绝缘阻抗 DC500V 20MΩ以上(DC电源端子～FG端子间)

耐振动 IEC61131-2 标准 10-57Hz：0.075mm 57-150Hz：9.8㎡/s (X,Y,Z各方向10次)

耐冲击 最大147㎡/s 11ms (X,Y,Z各方向2次)

耐静电 IEC61000-4-2标准 接触：4KV 大气：8KV

耐腐蚀 避免腐蚀性气体

接地 D种接地

防护等级 相当于IP65(表面)

外形尺寸 299.4W×209.0H×71.0D

重量(g) 1280

开孔尺寸(mm) 285.0W×191.0H

冷却方式 自然空冷

※1：LED背光灯平均寿命是指从开始连续点灯到其亮度衰减到50%时的经过时间
※2：RS-232C/422/485任选一种
※3: 以太网通用品
※4：可连接设备为一部分USB键盘、条码扫描仪及优盘
