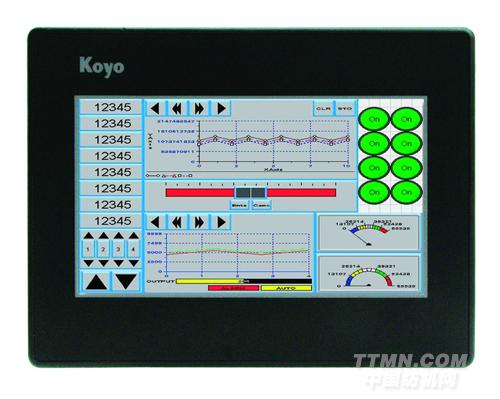

EA7E-TW7CL-RC

光洋电子（无锡）有限公司

2011年09月06日　　来源：中国纺机网编辑部

公司名称：光洋电子（无锡）有限公司

性能特色:

TFT彩色LCD

16384K彩色

外形尺寸：204.4×156.0×43.1(W×H×D )

性能规格:

项目			规格
显示部分性能	显示尺寸		7英寸(16:9宽屏）
	显示材料		TFT彩色LCD
	显示色/辉度		16384K彩色
	分辨率		800 ×480 (WVGA)
	有效显示尺寸(mm)		154.08W×85.92H
	辉度调整		本体的配置画面中设定（也可通过作图软件设定部品来进行设定）
背光	背光灯		LED（平均寿命：连续点灯20,000小时以上/25摄氏度）※1
	背景灯交换		不可
	自动休眠功能		本体的配置画面中设定（也可通过作图软件设定部品来进行设定）
触摸屏	触摸屏		模拟型（分辨率102 4W×1024H）
外部接口	PLC连接用	串口	通讯方式：RS232C,RS422/485(2/4线式) D-SUB-15P×1 ※2 数据长度：7/8位检验：None/odd/Even 停止位：1/2位传输速度(bps):2400/4800/9600/19200/38400
		以太网口	无
	画面数据传输用	USB	USB(B) 2.0×1
		以太网口	无
	打印机连接用		无
	SD卡插槽		无
	蜂鸣器输出		有发振频率2300±300HZ（根据使用环境的不同，音质会发生变化）
	以太网口		无
	USB		USB(A) 1.1×1 ※4
	线输出		无


一般规格	电源电压		DC24V(AC100/200V电源模块供选购，型号：EA-AC)
	电源电压容许变动范围		DC20.4 ～ 28.8V
	容许瞬停时间		5ms以内
	消耗功率		9W
	使用环境温度		0 ～ 50℃
	保存环境温度		-20 ～ 60℃
	使用、保存环境湿度		10 ～ 85% RH(无凝露)

	抗干扰		干扰电压AC1000Vp-p 脉冲宽度 1μs 上升时间1ns
	耐压		DC1000V 1分钟(DC电源端子～FG端子间)
	绝缘阻抗		DC500V 20MΩ以上(DC电源端子～FG端子间)
	耐振动		IEC61131-2 标准 10-57Hz：0.075mm 57-150Hz：9.8㎡/s (X,Y,Z各方向10次)
	耐冲击		最大147㎡/s 11ms (X,Y,Z各方向2次)
	耐静电		IEC61000-4-2标准接触：4KV 大气：8KV

	耐腐蚀		避免腐蚀性气体
	接地		D种接地
	防护等级		相当于IP65(表面)
	外形尺寸		204.4W×156.0H×43.1D
	重量(g)		560
	开孔尺寸(mm)		179.0W×140.0H
	冷却方式		自然空冷
