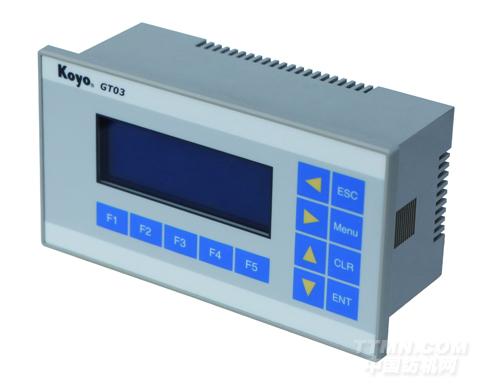

图形方式显示设定单元GT03

公司名称：光洋电子（无锡）有限公司

GT03是光洋开发的新一代图形方式显示设定单元，以串行通讯方式与PLC连接，通过GT03，可以实现指示灯显示，棒图、趋势图显示，数据监视、设定，报警信息显示等功能。GT03支持RS-232C或RS4855通讯连接，RS485方式下支持连接多台PLC。

性能特色:

带LED兰背光显示，时尚清晰

薄膜式按键、美观耐用

支持RS 485或RS 232C串行通讯，支持1对多通讯连接

多画面显示方式，自由灵活

部品配置式作图方式，简单易学，部品可自由移动，大小可自由改变

支持F功能键功能自由设定

支持指示灯、棒图、趋势图等图形显示，支持位图显示

可显示简体汉字，繁体汉字，日文等多种文字

支持动态文本显示

8位数密码功能，防止非法数据操作

面板式安装，不占空间

表面采用防尘、防湿的保护结构

采用DC24V工作电源，环保安全

规格:
显示屏：192×64点阵
　　外形尺寸：164×90×62(mm)

静态文本显示功能: 需要时，GT03可以在画面上显示文字信息，每幅画面支持最多4行*24个字符；或4行*12个汉字；GT03支持简体汉字/繁体汉字/日文等多种文字的显示

图形监视功能: 以指示灯、棒图、趋势图等图形方式实时反映PLC的工作状态，以及PLC内数据的实时变化

数据监视/设定功能: 实时监视PLC寄存器的内容，并可实时修改PLC寄存器的数据；修改数据时，可设置输入数据的允许范围，并可设置操作密码，防止非法数据的写入

F键按键功能自由设定功能: 除通常的8个按键外，GT03还带5个F功能键，可由用户自由指定其功能，包括：线圈设置，寄存器置值，画面跳转，PLC运行状态改变等。每个画面的F键功能分别设定

报警显示功能: 有报警信号产生时，可以以文字的形式，实时显示报警信息。每个工程支持最多100条报警

动态文本显示功能: 根据PLC内数据寄存器的数据，动态显示不

ASCII字符显示功能: 根据PLC内数据寄存器的ASCII码值数据，在GT03上显示相应的ASCII码值

密码保护功能: GT03支持下载密码和操作密码2种类型的密码，最大限度保护开发者和使用者的利益
