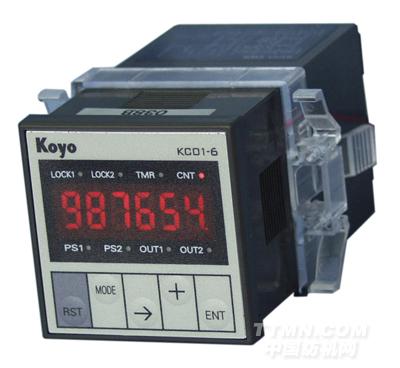

KC01系列加减两段设定计数/定时器

2011年09月06日　　来源：中国纺机网编辑部

KC01系列加减两段设定计数/定时器

性能特色:

48mm×48mm面板下采用大型LED显示器

可使用交流或直流两种供电方式

计数值、预置值、方式等设定均记忆在EEPROM中

附带的保护盖可以防止运行中误碰操作键

加、减计数、加减法计数、定时器

计数器2段设定值0种输出状态、输入禁止功能、定时器5种输出状态

5K计数器频率

初始设定和设定值可以方便修改

型号一览：

电源电压	输出类型	传感器电压	4/6位
AC：85～265V 或DC:20～85V	继电器晶体管	AC供电时提供24V、12V两路电源	KC01-4/6WR

性能规格：

项目	规格
基本功能	加计数，减计数，加减计数，定时器
显示位数	4位/6位数码管显示
LED文字高度	4位：10mm 6位:8mm
设数范围	4位：-999～9999 6位：-99999～999999
计数范围	4位：-999～9999 6位：-99999～999999
停电记忆	记忆/不记忆可选
最高计数频率	30/1K/2K/5KHZ
键保护	键保护罩、复位锁定(lock1)、设置锁定(lock2)
电源复位	电源断开时间≥2s 再上电响应≤1s (到动作输出)
输入极性	正逻辑/负逻辑(NPN/PNP，电压型/无电压型)
段位设定	两段设定/一段设定
输入	INA，INB，INH，RST 输入阻抗：正逻辑3.3KΩ 负逻辑3.3KΩ 输入电压：“L”0～3V，“H”7～30V 极限电压：-15V～65V(PP值：-300V～300V)
输入方式	加减个别输入，两相输入，输入禁止，外部复位
小数点设定	任意位置
预制比例功能	4位：0～99.99 6位：0～99.999
计数输入禁止	应答度≤0.2ms(5kHz输入时)
外部复位	最小信号宽度0.6ms
自动复位	应答度≤0.2ms
手动复位	应答度≤0.1ms
输出格式	脉冲、保持、一致
输出方式	两路独立继电器、晶体管(NPN集电极开路输出)同时输出
输出规格	继电器：250V 2A，(继电器同时输出时为60mA) 晶体管：100mA/35V(晶体管输出时有两种输出电平
