产品介绍

GF241T（D） GF241NT

GF241NT

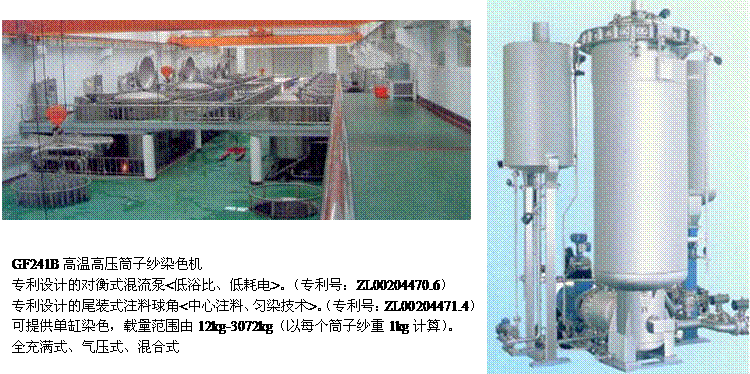

GF241B GF241B（D） GF241NT

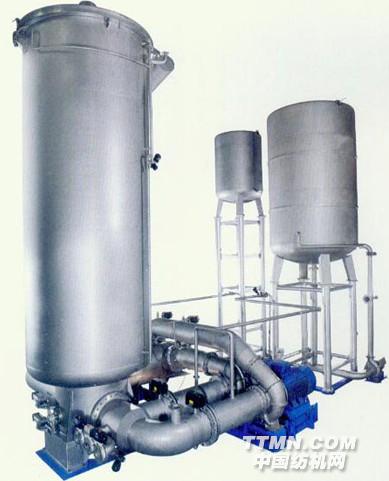

T-MAX高温高压筒子纱染色机
2009年12月，全球首家最大、最先进的筒子纱染色机T-MAX由高勋集团有限公司制造，它浓缩了高勋集团公司研发中心多年的研发成果和工厂精密的制作工艺两者完美结合的精华，挑战全球染整制作行业研发技术及制作工艺之新极限！在染整行业引起了巨大传动，填补了世界空白！

该机最大载量可达6124kg，目前世界最大的筒子纱缸，直径：2.56米，高度：9米，染纱容量：6124kg，超低浴比（1∶4～6），节能、节水、节省染料（助剂），超低使用成本。该配备高助专利的“脉流”技术，并可节电35%-40%，拥有14项专利技术，特色：高效、环保、节能，在行业及世界上创造了奇迹。

特点：
单缸最大容量可达6124kg
最小浴比
最小能耗
运作成本最低

GF241HLC高温高压筒子纱，经轴染色机
高动公司第（Ⅳ）代染色机，最低耗能、环保、高新技术型染色机。
批次载量由20kg-3072kg，适应筒子纱，经轴及高密度的织维染色

主缸体结构及特点
PHC换向、热交换器和对衡式水泵一体化装置（专利号：03268051.1）。
独特的MPS洗水功能。
D.P脱水功能，缩短染色工艺流程及减少能耗。
FHAD双缸高效灵活下料系统，实现染色的重现性。

领先的技术、经济指标
综合业界染色机先进的功能，确保染色3.5缸次/天（以纯棉织物，活性染料，染深

色计算）。
采用全自动化跟踪控制功能，确保染色一次性合格率速98%以上。
节能指标：洗水用量节省35～40% 用电耗量和蒸汽量节省15-20%

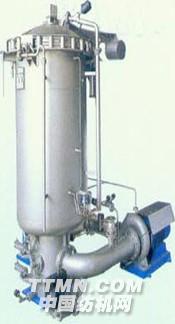

GF241NF高温高压筒子纱染色机
环保型概念，高新技术型系列筒子染色机；
综合了GF241B、GF241T染机的所有优越功能；

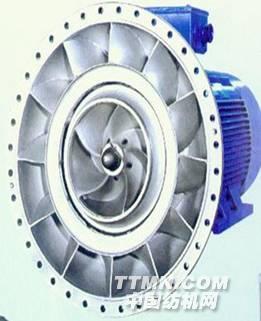

专利设计的对衡式主泵，配合PHC一体装置系列
（专利号：03268051.1），浴比低至1：4，选用各种载
量染色机的生产；
按欧洲同类品种标准配置，适用各种纱线染色，确保染色质量；
载量范围由20kg-3072kg（以每个筒子纱重1KG计算）。

技术数据
设计温度：160℃
最高工作温度：140℃
设计压力：0.5Mpa
最高工作压力：0.45Mpa
加热率：20℃-130℃约30分钟（蒸气压力为0.7Mpa）
冷却率：130℃-80℃约20分钟（冷却水压力为0.3Mpa）

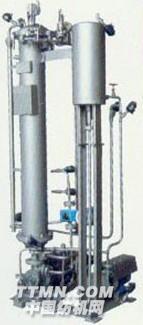

GF241实验小样机系列有如下结构装置：
专利设计的对衡式混流泵，结合PHC一体化装置（专利号：03268051.1）。
专利设计的尾装式注料球绞。
气垫式设计，容量可调而不改变浴比，可变容量范围1-3个纱，2-8个纱。
渐进加料系统，模拟水位控制系统确保上染率均匀。
配置GF.883中英文系列电脑。
桌面平台式设计。
根据客户要求，可采用手动、半自动、全自动控制染色。
“D”代表双缸并联，可单缸使用，“20”代表4缸并联，可单缸使用。

专注

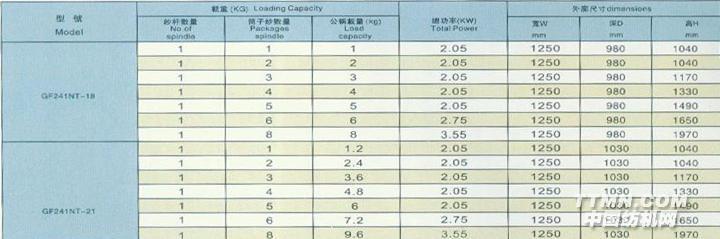

GF241NT-18、18（D）机型适应筒子纱直径φ165mm
GF241NT-21、21（D）机型适应筒子纱直径φ190mm
“0”表示孖装机
7、8尾纱无工作平台
技术数据<

设计温度：160℃
最高工作温度：140℃
设计压力：0.5Mpa
最高工作压力：0.45Mpa
加热率：20℃-130℃约30分钟（蒸汽压力为0.7Mpa）
冷却率：130℃-80℃约20分钟（冷却水压力为0.3Mpa）

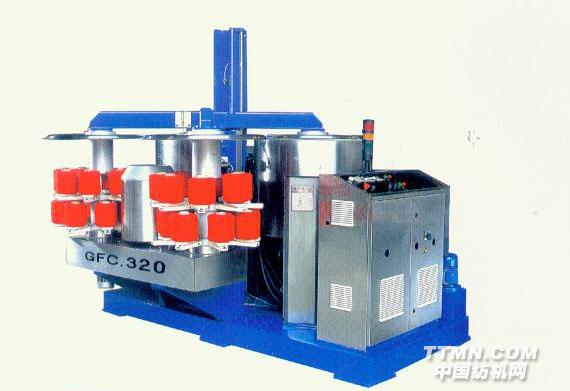

GFC高效脱水机系列
全自动控制脱水及工作定时回转过程
升降采用液压和链条转动、平衡避震设计。低噪音运转：
变频调速最高速度1580转/分钟
整体结构紧凑，维修、保养简易方便；
实现载量320个纱/小时，以4分钟/次运转计算；

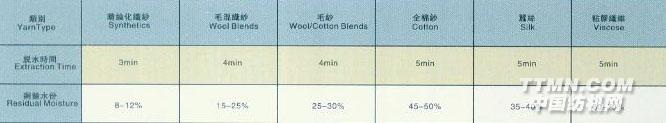

纯棉纱脱水3～5分钟/次可任意调节时间。

规格

技术参数

GFS（HT）高效绞纱喷射染色机
技术数据
最高工作温度：140℃
最高工作压力：0.28Mpa
升温率：约3～5℃/分钟
降温率：约2～4℃/分钟
挂纱有效长度：1200mm
适合绞纱长度：500～810mm （20～32英寸）
设计温度：145℃
设计压力：0.3Mpa
GFS（HT）-150D/200D表示并联机

GFA-常温散毛织维染色机
GFA系列常温压染色机适合处染天然织维。如：棉、麻、丝、毛等各种松散织维，也可用作漂练加工。采用专利设计的对衡式湿流泵自动换向，渗透到织维各部分以远均匀染色。

标准结构：
立式缸体结构。配备重锤式开启装置。
固定式纱龙装置配备活动式托板，并配备钢节垫。
高效射卫式湿流泵，配备不锈钢马达罩及机座，安装在染缸底部。
高效蒸汽盘管放置在染缸内底部，增加热交换效率。
湿流水洗装置可缩短染色时间。
升，降温自动控制系统。
独门手动控制

特点：
独特设计的高效对衡式混流泵、直接安装在染

缸底部，可处染散织维密度有0.15-0.32kg/cm3，提高了染机容量，减低了浴比，节省了能量及使用厂的成本。
主泵换向器通过气缸控制可控制染液循环流向和时间，均染效果更佳，主泵配合变频电机使用，可根据散织维的品牌密度选择需要的流量，达到处染的完美效果。
速比1∶5-8
采用温度控制器可按染色工艺编程控制，保证重染的准确性，免除用手动控制不良而造成的染色质量问题，配备气缸式自动追踪装置，可防止在染色过程中染液路短路造成色花等的问题（选择件）
可直接或间接蒸汽加热。
配备钢节压垫可作半容量装填染色。
最高工作温度：98℃
加热率：20-98℃/25分钟
冷却率：98-80℃/15分钟
