四、系统的构成及控制原理
1、系统构成
      (1)、变频器选择
      由于下行皮带在运行时有再生能量产生，电机功率较大，对系统的控制要求也较高，所以选择高端的可以实现能量双向流动的INVT-CHA100-400G-12四象限运行矢量变频器，CHA100系列四象限变频器既有以下技术特点：
      a、输入输出特性
      ◆输入电压范围：1140V±15%
      ◆输入频率范围：47～63Hz
      ◆额定输入效率：97%以上
      ◆额定输入功率因数：95%以上
      b、控制性能特性
      ◆控制方式：无PG矢量控制、有PG矢量控制、V/F控制
      ◆过载能力：150%额定电流 60s；180%额定电流 10s
      ◆启动转矩：无PG矢量控制：0.5Hz/150% (SVC)；有PG矢量控制：0Hz/180%
      c、功能特性
      ◆优异的主从控制逻辑，分别支持速度控制和转矩控制的主从方式
      ◆频率设定方式：数字设定、模拟量设定、485串行通讯设定、多段速设定、模拟量跟踪运行、Profibus通讯给定、高速脉冲HDI 给定等
      ◆运行方式：检修运行、应急运行、强迫减速运行
      ◆运行曲线：直线运行、S曲线运行
      ◆起动预转矩补偿
      ◆启动、停机直流制动
      ◆自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定
      ◆提供多达30种系统故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能。
      根据现场负载的特点及要求，并结合我公司变频器的特点，我们配置如下的变频器，其主要参数如下：

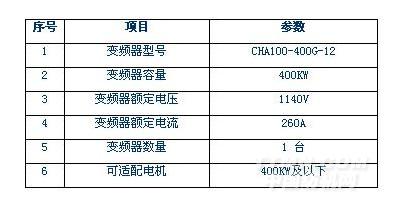

      变频器参数表：

2、系统控制原理

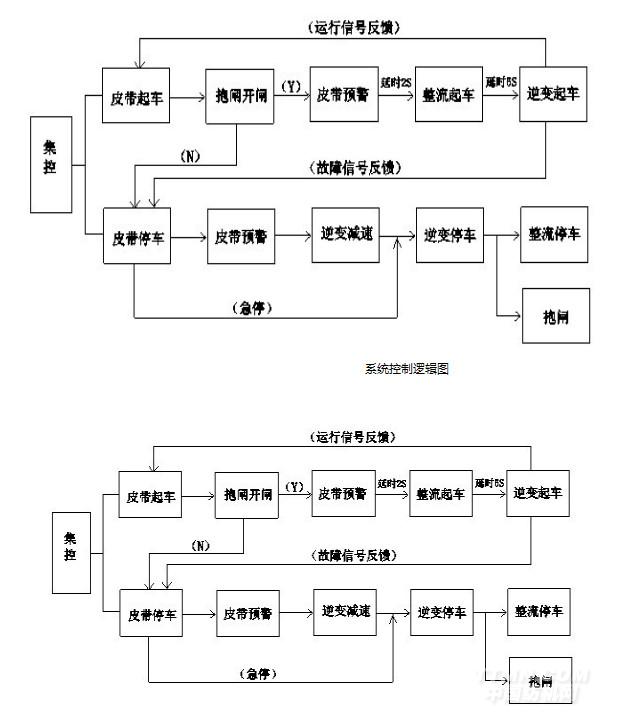

      (1)系统控制原理说明
           变频器的故障输出、变频器停车信号、抱闸开闸反馈、皮带保护系统信号等为集控系统的输入信号；
           抱闸系统的开闸信号，变频器整流运行信号、逆变运行信号为集控系统的输出信号。

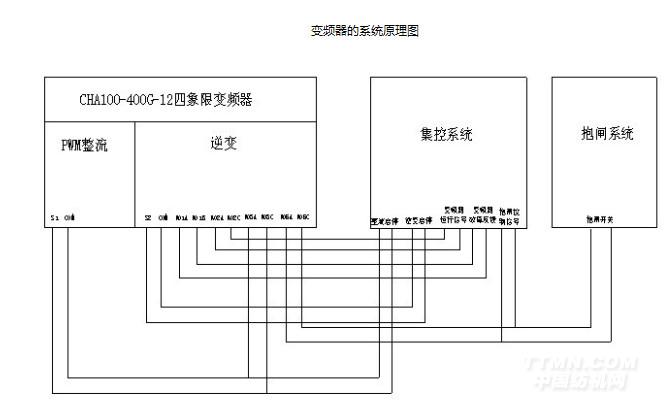

      (2)系统控制接线图如下：
