经典案例：英威腾CHE150系列矢量变频器在数控雕刻机床上的应用

数控雕刻机床的主传动系统大多采用无级变速。目前，无级变速系统主要有变频主轴系统和伺服主轴系统两种，一般采用直流或交流主轴电机。通过带传动带动主轴旋转，或通过带传动和主轴箱内的减速齿轮(以获得更大的转矩)带动主轴旋转。由于主轴电机调速范围广，又可无级调速，使得主轴箱的结构大为简化。目前对客户来说由于变频器的高性价比，所以变频器在机床上使用非常普遍。英威腾CHE系列矢量变频器以其独特的性能和优越的性价比，逐渐在数控机床的应用上迅速崛起。

系统主要性能要求

  （1）全速度范围内速度波动小；
  　　（2）低速力矩大，可以保证低转速切削；
  　　（3）加减速的时间尽量短

  系统主要功能需求
  （1）控制方式选择为V/F控制；
  （2）需要端子控制作为命令源，两线式端子控制：
       FWD为正转运行（S1输入），REV反转运行（S2输入）；
  （3）频率源为模拟量设定（电脑控制板输出0～10VDC），只需要从AI1口输入频率指令；
  （4）运行转速一般在0～21000r/min，换算变频器的运行频率为0～350Hz（二级高速电机）；
  （5）加速和减速时间根据客户自身需求，一般在3~5s，因运行的转速比较高，所以需要带制动单元的变频器；
  （6）需要故障输出信号（Y输出）和故障复位信号（S3输入）。

系统说明：

变频器AI1/GND端子提供与数控系统速度模拟量，AI1接数控系统模拟量接口正信号，GND接负信号，信号为0～10V模拟电压信号，控制主轴转速。S1/S2/COM为变频器的正转/反转信号端子，由数控系统发出正转信号或者反转信号，来驱动中间继电器，中间继电器的常开接点接入变频器S1/ S2/ COM，从而控制变频器的正反转。

变频器主要功能参数设置
P0.00：1        V/F控制；
P0.01：1        端子指令通道；
P0.03：1        模拟量AI1设定；
P0.04：350HZ（最大输出频率）；
P0.05：350HZ（运行频率上限）；
P0.08：5s      加速时间（依实际情况设定）；
P0.09：3s      减速时间（依实际情况设定）；
P2组根据电机铭牌参数设置；
P4组V/F控制组根据实际情况进行设定；
P5.00：1        正转运行；
P5.01：2        反转运行；
P5.02：7        故障复位；
P5.05：0        两线式控制1；
P6.00：3        故障输出。

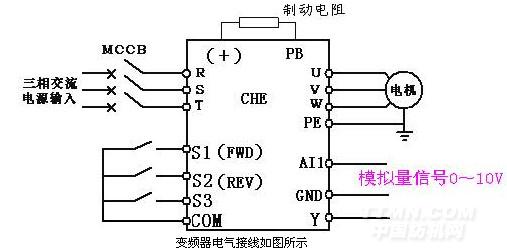

其他功能参数设置请参考《CHE系列矢量变频器说明书》。
