特种纤维系列剑杆织机
经纬纺织机械股份有限公司榆次分公司
2011年09月13日 来源：中国纺机网 编辑部
公司名称：经纬纺织机械股份有限公司榆次分公司
特种纤维剑杆织机包括JWG1728MZ麻织物剑杆织机和JWG1728BX玻璃纤维剑杆织机。
.jpg)

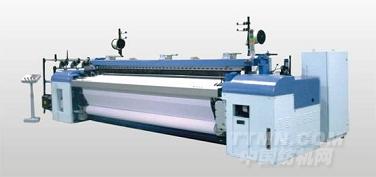

JWG1728MZ麻织物剑杆织机
JWG1728MZ型麻织物剑杆织机是专为织造麻织物而设计的一款织机，可高速高效地完成纯麻、棉麻和人棉等各种麻织物的织造，是织麻领域更新换代和替代进口剑杆织机的首选产品。
■电子送经、电子卷取机构 专为麻织物设计的双后梁电子送经机构，通过张力传感器可准确地测出并保持经纱张力，采用AC伺服电机驱动技术，控制精度与响应速度大幅度提高，可以保证在高速织造过程中张力平稳，提高布面质量。电子卷取控制精度高，纬密在8～120根/厘米范围内可以任意设置，并有变纬密织造功能。完善的校织口控制程序可以完全消除开车痕，保证优良的布面质量。包覆有专用摩擦材料的卷布摩擦辊和上下压辊，避免织物在卷取时表面损伤或产生压痕。
■储纬及纬纱选色系统 采用织麻专用储纬器保证各种纬纱的正常预绕，使引纬时纬纱张力平稳，确保引纬的可靠性；根据用户要求可以提供混纬和换纬不停机功能，提高织造效率。
■打纬系统 为织造纯麻专门设计的打纬共轭凸轮曲线完美，可以保证各种麻织物的轻松织造，可以完全避免小断纬的产生，获得优良的布面质量。
■引纬系统 引纬采用空间连杆引纬，其结构简单，传动链缩短，传动精度高。具有能耗低、噪声低、发热低等特点。走剑系统采用无导钩自由飞翔型，在织造过程中避免了导钩磨经纱和钩经纱的现象，提高了布面质量。根据用户织造工艺的要求也可选用浮动导钩走剑系统。织造纯麻开车速度可达420转/分。
■独立废边 具有单独的废边开口机构，废边经纱无须占用综框。
■电气控制 电气控制采用西门子PLC为中央主控器，通过触摸屏实现人机对话，各种设定参数可以方便输入，并可进行故障诊断。主控PLC窜口还可以实现计算机集中管理。
主要技术参数
标准幅宽 1900mm、2100
■引纬系统 引纬采用空间连杆引纬，其结构简单，传动链缩短，传动精度高。具有能耗低、噪声低、发热低等特点。走剑系统采用无导钩自由飞翔型，在织造过程中避免了导钩磨经纱和钩经纱的现象，提高了布面质量。根据用户织造工艺的要求也可选用浮动导钩走剑系统。织造纯麻开车速度可达420转/分。
■独立废边 具有单独的废边开口机构，废边经纱无须占用综框。
■电气控制 电气控制采用西门子PLC为中央主控器，通过触摸屏实现人机对话，各种设定参数可以方便输入，并可进行故障诊断。主控PLC窜口还可以实现计算机集中管理。
主要技术参数
标准幅宽 1900mm、2100
mm、2300mm、2600 mm 、2800 mm、
速度 窄幅的实际生产转速达380～420转/分，宽幅的引纬率达1000米/分钟。
选色装置 电子8色选纬
经停装置 六列电控式
开口形式 电子多臂或积极式凸轮开口
布边形式 纱罗绞边也可选配折入边和边提。
纬密范围 2～200 纬/厘米，有变纬密织造功能。
经轴盘片直径 ф800mm 可选配ф1000mm。
卷布直径 ф550 mm。可选配机外大卷装，最大达ф1200mm。
主电机功率 5.5KW
电源 三相四线制 交流380v、50Hz
JWG1728BX玻璃纤维剑杆织机
JWG1728BX玻璃纤维剑杆织机是专为织造玻璃纤维织物而设计的一款织机，可高速高效地完成网络布、墙布、绞织织物的织造，是玻璃纤维织造行业更新换代和替代进口首选机型。
■双后梁电子送经机构 专为长丝、玻纤织物等设计的双后梁电子送经机构，通过张力传感器可准确地测出并保持经纱张力，采用AC伺服电机驱动技术，控制精度与响应速度大幅度提高，保证在高速织造过程中张力平稳，提高布面质量。
速度 窄幅的实际生产转速达380～420转/分，宽幅的引纬率达1000米/分钟。
选色装置 电子8色选纬
经停装置 六列电控式
开口形式 电子多臂或积极式凸轮开口
布边形式 纱罗绞边也可选配折入边和边提。
纬密范围 2～200 纬/厘米，有变纬密织造功能。
经轴盘片直径 ф800mm 可选配ф1000mm。
卷布直径 ф550 mm。可选配机外大卷装，最大达ф1200mm。
主电机功率 5.5KW
电源 三相四线制 交流380v、50Hz
JWG1728BX玻璃纤维剑杆织机
JWG1728BX玻璃纤维剑杆织机是专为织造玻璃纤维织物而设计的一款织机，可高速高效地完成网络布、墙布、绞织织物的织造，是玻璃纤维织造行业更新换代和替代进口首选机型。
■双后梁电子送经机构 专为长丝、玻纤织物等设计的双后梁电子送经机构，通过张力传感器可准确地测出并保持经纱张力，采用AC伺服电机驱动技术，控制精度与响应速度大幅度提高，保证在高速织造过程中张力平稳，提高布面质量。
■卷取机构
1滚动式织口撑杆、伸幅辊和压布辊，彻底消除卷布时产生的“纬纱位移”现象。
2包覆有专用摩擦材料的卷布摩擦辊和上下压辊，避免织物在卷取时表面损伤或产生压痕。
3分离式机外大卷装机构，采用伺服电机控制，卷绕精度高，卷装质量好，最大总卷绕直径可达ф1200 mm。
■储纬及纬纱选色系统 采用玻璃纤维专用储纬器保证膨化纱等各种纤维的正常预绕，使引纬时纬纱张力平稳，确保引纬的可靠性；根据用户要求可以提供混纬和换纬不停机功能，提高织造效率。
2包覆有专用摩擦材料的卷布摩擦辊和上下压辊，避免织物在卷取时表面损伤或产生压痕。
3分离式机外大卷装机构，采用伺服电机控制，卷绕精度高，卷装质量好，最大总卷绕直径可达ф1200 mm。
■储纬及纬纱选色系统 采用玻璃纤维专用储纬器保证膨化纱等各种纤维的正常预绕，使引纬时纬纱张力平稳，确保引纬的可靠性；根据用户要求可以提供混纬和换纬不停机功能，提高织造效率。
■打纬系统 为织造纯麻专门设计的打纬共轭凸轮曲线完美，可以保证各种麻织物的轻松织造，可以完全避免小断纬的产生，获得优良的布面质量。
■引纬系统 引纬采用空间连杆引纬，其结构简单，传动链缩短，传动
■引纬系统 引纬采用空间连杆引纬，其结构简单，传动链缩短，传动
精度高。具有能耗低、噪声低、发热低等特点。走剑系统采用无导钩自由飞翔型，在织造过程中避免了导钩磨经纱和钩经纱的现象，提高了布面质量。
■废边剪系统 废边剪刀为砍式剪刀，增加剪切循环次数，使废边剪切顺利。
■多轴织造 根据用户要求可以提供双轴和多轴织造功能，一方面可以减少整经纱管的数量，减少整经机的占地面积；另一方面可以增大经轴的整经长度，减少上轴次数，提高生产率。
■织物适应性 送经和卷取伺服电机采用高扭矩、高转型，满足玻璃纤维网络布稀纬密、高速度的织造要求，在2-100根/厘米纬密范围内无需更改任何结构都可满足织造要求。
■电气控制 电气控制采用西门子PLC为中央主控器，通过触摸屏实现人机对话，各种设定参数可以方便输入，并可进行故障诊断。主控PLC窜口还可以实现计算机集中管理。
■高效吸风装置 高效吸风装置可有效吸走织造时产生的细小纤维，有利于操作工人的身心健康。
主要技术参数
标准幅宽 1900mm、2100mm、2300mm、2600 mm 、2800 mm、
速度 窄幅的实际生产转速达380～420转/分，宽幅的引纬率达1000米/分钟。
选色装置 电子8色选纬
经停装置 六列电控式
开口形式 电子多臂或积极式凸轮开口
布边形式 纱罗绞边，也可选配折入边和边提。
纬密范围 2～200 纬/厘米，有变纬密织造功能。
经轴盘片直径 ф800mm 可选配ф1000mm。
卷布直径 ф550 mm。可选配机外大卷装，最大达ф1200mm。
主电机功率 5.5KW
电源 三相四线制 交流380v、50Hz
■废边剪系统 废边剪刀为砍式剪刀，增加剪切循环次数，使废边剪切顺利。
■多轴织造 根据用户要求可以提供双轴和多轴织造功能，一方面可以减少整经纱管的数量，减少整经机的占地面积；另一方面可以增大经轴的整经长度，减少上轴次数，提高生产率。
■织物适应性 送经和卷取伺服电机采用高扭矩、高转型，满足玻璃纤维网络布稀纬密、高速度的织造要求，在2-100根/厘米纬密范围内无需更改任何结构都可满足织造要求。
■电气控制 电气控制采用西门子PLC为中央主控器，通过触摸屏实现人机对话，各种设定参数可以方便输入，并可进行故障诊断。主控PLC窜口还可以实现计算机集中管理。
■高效吸风装置 高效吸风装置可有效吸走织造时产生的细小纤维，有利于操作工人的身心健康。
主要技术参数
标准幅宽 1900mm、2100mm、2300mm、2600 mm 、2800 mm、
速度 窄幅的实际生产转速达380～420转/分，宽幅的引纬率达1000米/分钟。
选色装置 电子8色选纬
经停装置 六列电控式
开口形式 电子多臂或积极式凸轮开口
布边形式 纱罗绞边，也可选配折入边和边提。
纬密范围 2～200 纬/厘米，有变纬密织造功能。
经轴盘片直径 ф800mm 可选配ф1000mm。
卷布直径 ф550 mm。可选配机外大卷装，最大达ф1200mm。
主电机功率 5.5KW
电源 三相四线制 交流380v、50Hz
