激光（镭射）标线器具体参数
产品型号：LT-B6505-GLD

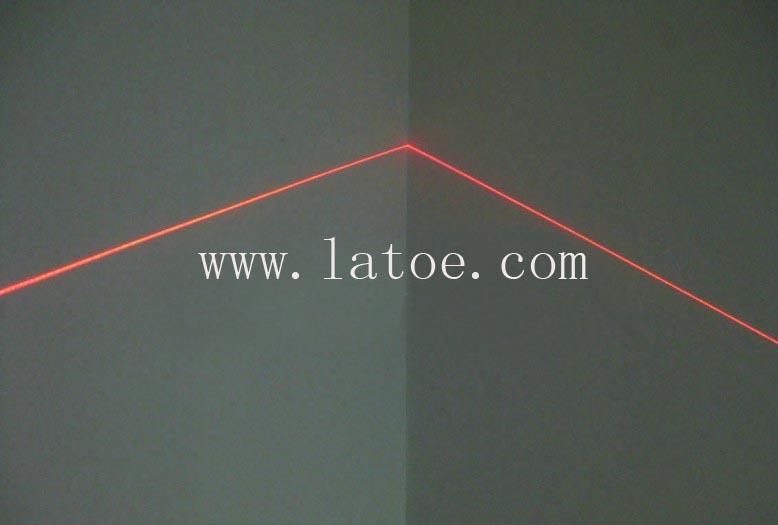

发光形式：一字线
输出波长：650nm
LD功率： 可选
输出功率：可选
外形尺寸：17.5 x 76mm
有效运用：200cm
光学系统：光学准直透镜组G3+整形专用棱镜
出光张角：10°-110°
线长线宽：可选 线宽≤1.5mm
工作电压：DC3-6V
激光级别：Ⅱ、Ⅲa、Ⅲb
工作温度：－10℃～50℃
存储温度：－40℃～80℃
实用寿命:>8000H
工业用镭射标线器安装/使用注意事项
感谢贵司对敝司产品的惠顾，此产品安装/使用应注意的事项建议如下：
（1）安装时需先考察支架安装在机器上的稳固性，机器本体最好有接地及抗雷击之保护。
（2）镭射标线器（以下简称：标线器）要做电气隔离，标线器外壳不可与贵司的任何电源接触
（包含直流电的正、负极及交流电的零线、地线、火线等）；所以安装标线器时，支架固定套
内的白色/灰色塑胶绝缘套不可取下，而将支架固定套顶部的螺丝直接顶住标线器，否则外
界电源将会通过支架固定套进入标线器，从而损坏标线器。
（3）接配电源建议：镭射专用电源供应器（以下简称：电源供应器），输入电压为交流：100-240V、
50Hz,输出电压为直流：3V。电源供应器输入电压应由配电箱接出，若电源供应器不能由配电
箱接出，则电源供应器须由独立电源接出，切勿从空压机或具高压及高磁波之电源接出，也
切勿从日光灯之电源接出。（注意：此步骤一定要请专业的电工操作，切勿随意接电）。
（4）电源供应器的DC3V输出端之圆柱形(防突波隔离器)不可剪下,否则标线器的使用寿命将会受
到影响。
（5）标线器安装时禁止碰撞，并需考察现场的工作环境：电压不可忽高忽低（应有稳定的电源），
无强静电，无高磁波，温度<40℃，湿度50%～80%RH。
（6）若无法使用敝司的电源供应器， 建议选用 DC3V/300mA以下之电源供应器，并须有稳压、
防突波隔离设计、抗静电、防高磁波等保护措施。
（7）标线器若与所安装的机器设备或其它设备一起使用，特别是大功率的机器，必须等机器设
备正常工作后，再行启动标线器。
（8）标线器工作时，切勿直射人的眼睛。
（9）请勿自行尝试维修本产品，如有问题请专业人员或寄回敝司检修。敝司产品自出货日算起壹
年保修（人为因素除外）。
若需更进一步了解镭射标线器的使用，烦请电洽敝司。
镭 射 定 位 灯 安 装 图
一、将底座（1）固定在所需的位置，底座固定应牢固、稳定。
二、将白色/灰色塑胶绝缘套（出厂时装在支架的固定套内）套入镭射定位灯（2）（以下简称：
定位灯），然后将套有绝缘套的定位灯，按图示的方向放入支架固定套（3）内，最后用螺丝
（5、6）稍微固定定位灯。注意：不可将白色/灰色塑胶绝缘套取下，而将螺丝（5、6）直
接顶住定位灯，否则外界电源将会通过支架固定套进入定位灯，从而损坏镭射。
三、电箱电源断开，然后将镭射专用电源供应器（以下简称：电源供应器）的交流电接头（双插）
与配电箱相接（注意：此步骤一定要请专业的电工操作，切勿随意接电），接好后，闭合配
电箱电源。
四、定位灯的插头与电源供应器的直流电输出插头对接，此时定位灯开始工作，定位灯输出镭射，
然后调整定位灯，使其射出的镭射线所在平面（4）与水平面垂直，调整好后，锁紧固定套
螺丝。
五、支架角度调节螺丝（7）松开，把定位灯调至所需的度角，然后锁紧支架角度调节螺丝（7、8）。
六、将微调固定螺丝（9、10）松开，然后用配送的六角板手调整微调螺杆（11）左右水平移动
定位灯，直至定位灯移到所需的位置。再将微调固定螺丝锁紧。
七、如果使用过程中因某些原因造成偏移，可重复以上步骤再行调整。
