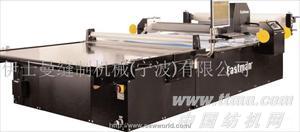

伊士曼MPC-5000 TM是一款配备高速上下往复式裁刀，传送带式的多层自动裁剪系统，最大裁剪厚度50mm(真空压缩后)。物料自动从铺布台输送到裁剪区域，聚乙烯薄膜自动覆盖物料防止真空泄漏。MPC-5000 TM应用了最新的基于网络的分布式运动控制系统。该实时控制系统使MPC-5000 TM系统具有高度的智能性、卓越的可靠性和稳定性的同时，还具有自我诊断的功能。MPC-5000 TM系统可以自我监控，自动报告故障情况，在维护需要时自动向操作人员报警。 强大动力传送带系统 链式鬃毛砖裁剪工作台 双X，Y & Theta齿轮齿条副驱动，无刷伺服电机驱动系统 健壮机头、刀架设计 模块化4碟片自动磨刀系统 5级吸附真空可调，并配备消音器、灰尘、残屑过滤系统 触摸式液晶显示屏，并配备手动摇杆器 选项：鬃毛砖自动清洁系统真空密封装置门幅限制器横向移动系统特性与优点 消除了大量模拟电缆，简化了控制系统，大大提高系统的可靠性和稳定性。分布式运动控制系统(DMC)采用环型拓扑结构通信原理，即使某根网线断裂，系统照样正常工作。 分布式运动控制系统(DMC)提供了高度的系统智能化和更多精确的故障诊断信息 自我监控功能，主动及时报告故障错误，并向工作人员报警注意事项、是否需要维护等等 技术人员通过网络连接即可离线实时访问裁剪系统 5级吸附真空可调系统，保证裁剪时物料周边可靠吸附 标准高速上下往复式裁刀，配备自动磨刀系统，单/双冲孔、气动钻孔可选 智能裁剪(IntellicutTM)刀具控制系统改善物料上下面切割效果 长寿命鬃毛砖，刀片刺穿而不会损坏 触摸式液晶显示屏，并配备手动摇杆器，操作简便选项 横向移动系统马达驱动，裁床可在不同铺布桌面间移动 鬃毛砖自动清洁系统 真空密封装置 有效密封裁剪区域，提供最大真空吸附力 门幅限制器在非操作侧安装一密封条，减少有效裁剪宽度软件 - eSuite eCut – 裁剪控制软件 eCAD – 图样设计 eNest – 图样排版 eShape – Shape Generator eSelect – Select item to Process物料处理系统 NA-600系列铺布机 CR300/CR500摇篮式进给系统 Blue Jay铺布，末端切割一体系统 Pacemaker或Turntable手动铺布机 可扩展卷状材料架系统规格工作台总宽： 91 in. (2.3m) 不包括机头宽度工作台总长： 16 ft. (4.9m)有效裁剪宽度： 78 in. (2.0m)有效裁剪长度： 6.5 ft. (2.0m)下料区长度： 72 in, (1.8m)电力要求： 控制台：200/230/400/460/575/3 ph, 50/60 Hz, 7.0 KVA 真空泵：200/230/380/415/440/575/3 ph, 50/60 Hz, 30 HP (22KW) / VFD控制压缩空气： 常规：7 bars (101 psi) 最小：6 bars (87 psi) 最大：36 m3/hour (21 cfm)总重： 约8，500磅(3.8吨)处理器： 双核处理器 操作系统： Windows XP或Vista驱动系统： 齿轮齿条副驱动，无刷伺服电机驱动系统裁剪速度： 不同物料厚度/性能，速度不同最大机头速度： 40 in/sec. (60m/min)最大加速度： 0.3g最大传送带速度：8 in/sec. (12m/min)静态定位精度： +-0.010 in. (+-0.25mm)噪音： 最大真空吸附力：100 in. H2O (250 mb)最大真空流量： 1200 cfm (34 m3/hour)最大裁剪厚度： 2 in. (5cm) 真空压缩后最大铺料厚度： 3.75 in. (9.5 cm)裁刀往复速度： 可变，最大5000 RPM
