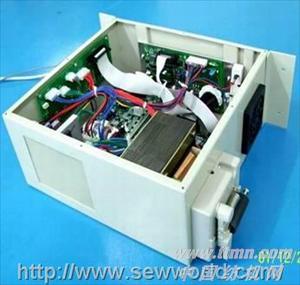

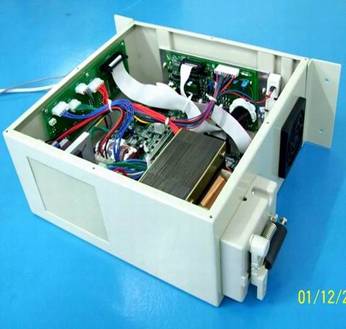

2290A-SS/2070型曲折缝电控系统产品技术与特点 电控系统让曲折缝纫机实现全方位的数控化。主轴由高速数字交流伺服系统直驱运动轴由带细分电流反馈式的二五相步进系统控制系统结合传感器与电磁铁完成光、机、电一体化的智能控制系统整体运行具有快、准、柔（噪音小）的特点系统可以完成各类花型的高效加工与缝制系统配以人机界面（手操盒），便于完成输入与控制的操作系统加工的花型数据可以由用户通过手操盒自行编辑输入系统可以接受来自PC机专用软件产生数据以及相关的数据交互共享系统具有运行状态指示或错误自诊断的功能系统具有大幅节约能耗的特点主轴为交流伺服直驱控制摆针机构采用步进电机控制倒缝机构采用电磁铁控制自动剪线、扫线，自动倒缝功能用户可根据需求手动编辑花型可通过PC机编花软件下载花样最高可以存储1000种花样最大缝速5000rpm性能指标：一 摆针距离与主轴速度关系表1、当摆动距离为0.0 mm-2.0mm时，最高速度5000spm2、当摆动距离为2.1mm - 3.5mm时，最高速度4500spm3、当摆动距离为3.6mm - 5.0mm时，最高速度4000spm4、当摆动距离为5.1mm – 6.5mm时，最高速度3500spm5、当摆动距离为6.6mm - 8.0mm时，最高速度3000spm二 系统运行性能参数1、当摆针步进马达长期工作最大温升，指标为35℃2、当主轴伺服马达长期工作最大温升，指标为35℃3、当低速工作最大噪音，指标为79db4、当高速工作最大噪音，指标为83db5、当伺服主轴停针位置精度，指标为±3dea
