自动对边卷布机 AUTOMATIC EDGE CONTROL WINDING M/C

上海乙丞染整机械厂有限公司

2011年09月22日　　来源：中国纺机网编辑部

操作说明：

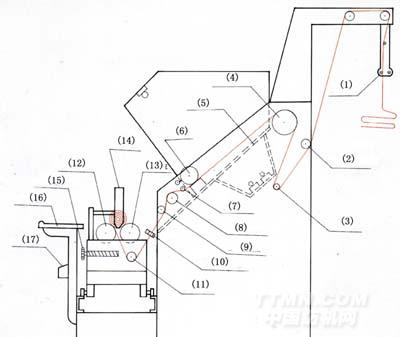

1.将布顺著箭头所指方向经(1)入布架、入布架上的白管，依布的性质，及卷取时所需硬或软来穿布可任意拐布。
2.譬如平织布穿布时经（1)(2)(3)再上(4)海棉罗拉。
3.布经(4)橡胶罗拉後，右手按（17)操作盘，正转开关，转动调速扭让布缓缓顺著(5)检查板而下。
4．待布伸出数尺後关掉调速扭。
5．将(6)码表归零、布由(6)码表底下经过再经(7)白铁管向上经过(8)展开罗拉后再经(9)白铁滚轮，然后再穿过(10)电眼检查(E.P.C)。
6．顺着检出器再从(11)白铁管下面穿上来至（12)(13)两支罗拉中间。
7．放上纸管用手卷紧放至(12)(13)中间然後调整(14)挡布板、左边挡布板必须与检出器之电眼对齐，右边紧靠纸管。
8.然後打开对边机E.P.C.开关，再转动调速扭，慢慢加速。
9．在卷布时正转要变反转时，必须先按停OFF然後再按反转键方可反转，反转要变正转时同样要按停OFF，再按正转。
10.如发现卷取之布太松或太紧时可调整(15)．松紧调整依指示调整，调整时必须(13)海棉罗拉在转动时。
11．布卷完後，用手将布推至(16)工作板上，再放上纸管重覆操作业，要停止时先关对边机开关，再关主机开关。
