LF102A型多层圆笼滤尘联合机
邯郸纺织机械有限公司
2011年09月22日 来源：中国纺机网编辑部
结构原理
多层圆笼滤尘联合机工作原理：
本联合机是由第一级圆盘预分离机组合第二级机组多层圆笼滤尘机组组成的机电一体化的除尘机组。第一级机组
主要用于过滤、分离、收集被处理空气中所含的纤维和尘杂。第二级组主要用于过滤、分离、收集经过第一级过
滤后的空气中所含的粉尘微粒，使空气净化到可以排放或回用的标准。
第一级圆盘预分离机组结构原理
组成：本机组由圆盘过滤器、密封箱体以及组装在其上的纤维压实器和排尘风机组成
工作原理：利用吸阻留在圆盘上的纤杂，通过纤维分离提出，含尘空气由排尘风机排回一级箱体。
第二级多层圆笼滤尘机组结构原理
组成：由多层圆笼滤尘器前后密封箱体以及将在前箱体上的粉尘压实器和排尘风机组成。

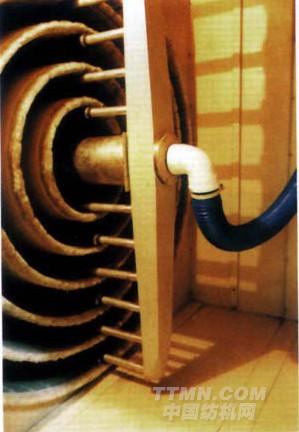

工作原理：多层圆笼滤尘器装配有大小不同的同心套装的圆型尘笼，含空气在通过尘笼时被滤料（阻燃长毛绒或
无纺布）阻留在表面，空气通过尘笼即被净化，吸咀沿滤料内表面做螺旋往复运动，逐点吸除附着在滤料上的粉
尘，以保证滤尘器正常工作。集尘风机通过小吸咀吸取粉尘并将其送入粉尘压实器，经分离压实后排出机外，分
离粉尘后的空气直接返回滤尘器内，防止二次污染。
电控系统：
一、二级机组的电控元件集中组装在一个电控拒中，电控拒可根据需要布置在尘室内或外地适当位置，在机组面
板上有按钮站，便于机组的运行操作，机组外电气管线配置参见附图。整个机组的运行由继电器--接触器控制，
电控拒内装有安全保护和报警装置。
