ZKW/HD254系列组合式空调机组

邯郸纺织机械有限公司

2011年09月22日　　来源：中国纺机网编辑部

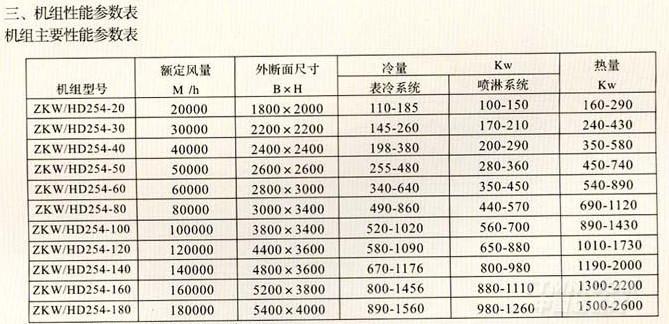

注：1.表冷器为铜管串铝片，片距3.2mm
2.额定工况；
表冷：进风干球温度27℃，湿球温度19.5℃，进出水温差为5℃。
加热：进风干球温度15℃，蒸汽压力0.1Mpa。
喷淋：进风干球温度32℃，相对温度60%，喷水温度12℃，喷水压力0.2Mpa。

四.功能段他点
1.圆盘回风过滤段：可拆式多瓣过滤盘使于维修更换，独有双吸嘴设计，网面清洁更高效；据用户要求还可配备世界首创卫星式吸尘装置。变风量圆盘过滤段装有多瓣式调节阀使用变风量场合，
2.新回风混合段：独特的平行流风阀，气流组织好，线性调节好。
3.过滤段：可分为初、中、高种效三种，均为无内框袋式过滤器，过滤面积大，配有压差显示及报警开关。
4.表冷段：采用先进的铜管串铝片表冷器，流动阻力小，热阻低，6.6.8.排三种形式及多种档水板可供用户选择。
5.加热段：用户可有光管式，翅片式，电加热多种选择。光管式加热器率先采用百叶式结构，换热效率较传统形式显著提高。
6.喷淋段：本段分单级二排，双级二排，双级四排三种形式，喷淋室内壁及水池均采用不锈钢材料，喷淋排管采用不锈钢或CPVC管材，防腐能力极佳。先进的撞击流，倾斜式喷淋技术具有高效节能等特点。本段前后底版均设有泄水孔。
7.加湿段：主要采用于蒸汽加湿器，亦可选用压缩空气加湿器。
8.消声段：装有片式消声器，用于回风或送风消声，可串联使用。
9.送风段：本段选用性能优越的双进风离心风机，底部装有减振器，出风口与壁板采用软连接。据用户要求，风机可配用双速电机或变频器。
