喷水织机由于以织造各种疏水性纤维织物为主，化纤织物对钢筘的磨损比较明显，一般都配有钢筘保护装置，因而其边撑装置与其他类型织机有明显区别。撑布形式从走布路径上分为上走布和下走布两种形式，也有根据织物要求可配全幅宽撑布的形式。
1.上走布边撑
刺环为双排双列、双排单列、双滚柱三种，用户可根据织物织造需要来选择。
图3—32中所示的就是上走布边撑。

2.下走布边撑
刺环一般为14°10°的双排双列，针倾角根据用户要求织造需要选取。
3.全幅宽边撑
采用一根棒状撑布棒，如图3—32所示，其特点是可提高织口的稳定性，减小织口的游移，撑布棒的直径表面纹理及材料依据织物品种进行调换，适用于幅宽确定的大批量织物的织造。
4.浮动织口

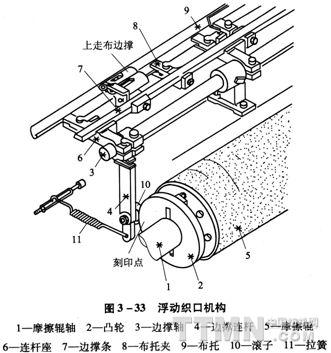

喷水织机在织造过程中，合纤长丝对钢筘的磨损比较明显，故喷水织机一般都配置了浮动织口机构(图3—33)，使织口在织造过程中缓慢地作上下摆动(约3 mm)，使钢筘筘羽与纬丝的接触不限制于某一处，从而避免钢筘筘羽被磨出“细沟”，以致不能使用。

当凸轮2随着摩擦辊5一起转动时，与其贴靠的滚子10和边撑连杆4被迫绕边撑轴3中心作摆动，同时带动布托9作上下摆动，从而使贴靠在布托9顶面的织口也作上下摆动(因布面被拉紧有张力，始终贴靠在布托9上)，实现浮动。
