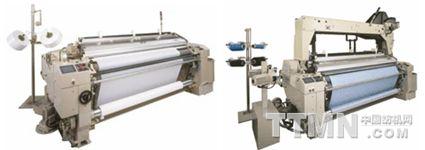

ZW408型喷水织机是津田驹工业株式会社在ZW405型喷水织机的基础上改进型。孳生型还有ZW408C型。 适织品种 从一般面料到中等厚重的高附加价值织物。 主要结构 有高度刚性的两侧箱型机架,可以减轻高速运转时的振动。由于振动的减轻,可以实现进一步稳定的引纬和打纬运动,从而保证织物的高品位。 主要的驱动部分是安排在油浴的环境中,从而实现了进一步稳定的高速运转。 稳定的引纬性能和软投纬 采用了提高喷射水流集束性的新型喷嘴,实现了小开口时的引纬。另外,即使在超高速运转中也可以只使用少量的喷射水,从而实现了有益于纬纱的软引纬。不仅可以提高织物的品位,还可以减少水的消耗。 稳定的织口 采用了强韧的机架结构和高刚性的送经、卷取机构,使织口位置更加稳定,从而织造范围也从轻薄织物到中等厚重织物,从低密度织物到高密度织物,得到了大幅度的扩大。即使装载多臂运转时,振动也可以控制得很轻微,所以组织复杂的织物和不平衡组织织物,都能够稳定地织造。 从容的引纬 通过打纬曲线的改进,加大了纬纱飞行角度。从而使粗支强捻纱和新合纤的引纬更加稳定,可以织造出高质量的差别织物。同时,经纱开口不够稳定的织物或者容易发生经纱松弛的织物的织造效果,也得到了大幅度的改善。 PF型喷嘴 在以往的P型喷嘴的基础上作了改进,进一步提高了喷射水的集束性,实现了较小开口和较少水量中的稳定运转,以及即使在高速运转中也能够有益于经纱和纬纱的软引纬。特别是在单色塔夫绸的高速织造中,能够在提高织物质量方面发挥巨大的威力。 SDP测长储纬装置 新型SDP是单色专用的测长储纬装置。因为不需要储留纬纱的鼓风机,所以能够大幅度地节省能源。而且赋予纬纱的张力较小,测长量的误差也可以控制在最低水平。由于引纬时的气圈状态的改善,适用纱的范围也得到了明显的扩大。 RDP~A测长储纬装置 因为赋予纬纱的最大张力较小,在单色织物的高速织造中,也能够保证织物的高品位。不用说常规纱,即使是加捻纱、塔斯纶纱、粒结花线、起圈花线等,各种差别化织物均能适应。 OPF光电探纬器 结构简单且小巧的光电探纬器,可以准确无误地探测从原纱乃至强捻纱,从细支纱乃至粗支纱,实现高速、稳定的运转。 FDP—H测长储纬装置 以电脑控制而且操作简便的新型FDP—H,考虑了减小储留纬纱的张力,因此可以实现从纤细的细支纱、无捻纱乃至粗支纱、强捻纱的稳定储留。 电动夹丝器、电磁转换阀等的控制,可以与储纬器的停纬销定时一起,在IT键盘上输入和管理。 储纬器头部的调节,不论从软件和硬件方面都更加简便,同时还提高了高速追从性。还装备了解舒传感器和储纬器上的断纬传感器,可以实现进一步高品位的织造。 2C喷嘴隔板 可以使从喷嘴部露出的纬纱前端稳定,从而防止纬纱与纬纱的相互缠结。 超启动电动机 超启动电动机,实现了织机启动转矩的超高倍率化。可以防止停车档和投第一纬时的纬纱松弛。直接连接在曲柄轴上的大容量电磁制动器,实现了织机准确的定位停车。 织物的送经 得到加强的齿轮箱和双辊送经,适合于轻薄到超厚重的织物,并可以提高织物的品位。不论是配有环锥式变速机的MLO机械式送经,还是操作简便的EL0电动送经,在防止停车档方面均万无一失。 WBS纬纱制动 大幅度地减小投纬结束时发生的峰值张力,可以使高速运转时强捻纱织物的皱纹均匀。还可以防止低弹丝一类的织物在织造时的紧纬和松纬。 3色自由选纬 3色自由选纬与双泵的配合,能够适应不同种类不同支数的织物,可以进一步扩大织造范围。 电动式纬纱拉回装置 在织造一部分织物时,将从喷嘴部露出的纬纱前端向回拉直,从而防纬纱与纬纱的相互缠结,使引纬更加稳定。 双泵 将纱支粗细或者特性差异较大的两种纬纱,以最佳的引纬方式来配合,从而实现稳定的高速运转。适合于不同种类、不同纱支的高附加价值织物的高速稳定运转。 2色摆动式喷嘴 具有独特结构的摆动机构可以使各喷嘴在最佳的位置引纬,从而使织机运转更加稳定。而且打纬冲程可以和单色时一样短,所以能够减小振动和电耗,有利于高速运转。 CCL无捕纬边纱 通过设置于织物外边的嘴子,不使用捕纬边纱做出喷嘴对面一侧的布边。可以避免起因于捕纬边纱的故障,提高运转效率。 纱端处理纱单独驱动装置 纱端处理纱以专用的杆开口。多臂框架可以全部用于布面织造,同时还有利于高速化、扩大织造适应范围和节能。 弹力丝专用装置 喷嘴一侧的捕纬器可以调节握持力,以防止纬纱从喷嘴脱出。喷嘴对面一侧的张力板可以保持纬纱的张力,从而以稳定的状态织造出均匀的弹力织物。 前面布经路倾斜型 通过使从织口开始的布经路倾斜,在织造双重织物等不平衡组织织物时,也能够避免发生织口的上下移动,实现稳定的织造。 接触式IT键盘(选购件) 新开发了接触式IT键盘。在IT键盘上可以集中地进行ELO电动送经、ETU电动卷取以及FDP—H电动鼓筒储纬等的设定,防止停车档的设定也变得更加简便。还可以进行织机运转状态的监视。
![](/UploadFiles/2008512105722620.jpg) |
