经纬纺机沈阳宏大JWF1302A单、双眼并条机

经纬纺机沈阳宏大JWF1302A单、双眼并条机

经纬纺机沈阳宏大在本届展览会上展出了配置自调匀整的JWF1302A单眼并条机和JWF1312A双眼并条机。其自调匀整系统特点：采用瑞士USTER公司的USG型自调匀整控制系统或嵌入式全数字自调匀整控制系统。USG型自调匀整控制系统，使用FP传感器进行输出监测。嵌入式全数字自调匀整控制系统，采用数字式传感器，输出棉条检测采用非接触式在线检测系统，不接触棉条，对工作环境条件的变化具有很强的适应性，配有单机专家系统，可在线进行质量分析和故障诊断。凹凸罗拉检测部件结构全新设计，提高机械系统自身的响应频率，提高检测精度。

①JWF1302A单眼并条机

a．牵伸机构：采用三上三下压力棒加导向上罗拉曲线牵伸形式。采用轴向定位可调节的迷宫式上罗拉轴承座，减小上罗拉的轴向游动量，直接提高牵伸系统的稳定性；

b．加压机构：采用棉纺专用气动加压气缸，同一根上罗拉两端加压，压力差小。在输入气压压力值设定后，其输出压力大小不随上罗拉直径的变化而变化；

c．传动机构：采用无键联结及快速更换结构，提高品种翻改的速度。应用了圆弧齿同步带，实现无间隙传动，有利于提高传动的可靠性，稳定出条质量；

d．喂入机构：采用积极喂入式高架导条，减少意外牵伸的发生。采用八路动态光电检测器，能有效防止缺条运行；

e．清洁及吸风系统：下清洁系统为间歇跳动的清洁装置，吸尘箱的吸风风量，可根据不同纺纱品种进行调节。并配有自动剥棉机构，保证滤网清洁，吸风风量不随运行时间长短而改变，减少纱疵的产生。

②JWF1312A双眼并条机

a．一罗拉、压辊、上下圈条为双眼并联传动，二罗拉之后为左右眼独立传动，两个伺服电机配合两眼的DSG匀整系统分别控制左右两侧二、三罗拉及机后的传动，完成高精度控制，确保双

b．采用三上三下压力棒附导向皮辊牵伸形式，罗拉直径φ40mm、φ35mm、φ35mm，出条角度经过改进设计，更加适用于高速化生产，集束器采用分体设计，在保证出条运动顺畅的同时，出条接口与喇叭口衔接处尽量减弱反冲气流对纤维的影响，实现少弯钩无褶皱的理想出条状态；

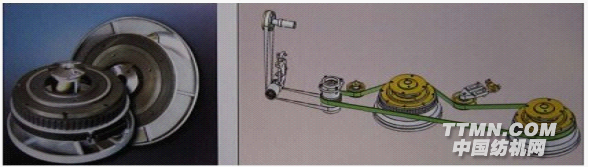

c．圈条传动（见下图）采用平皮带垂直传动，削弱停车惯性力对机器运转的影响。采用螺旋曲线斜管出条，圈条盘采用铸造式结构，组装后整体校正动平衡。设计多档圈绕张力和圈绕比数值，满足成形的需要；

d．吸风系统运用流体力学原理设计，改进整机的吸风、密封系统。
