Dilo 公司在展会上同时介绍了具有自己知识产权的新型交叉铺网机 Hyperlayer，其中最高铺网
速度据称可以达到 300m/min，是这次展览会十分引人注目的看点。“Hyperlayer”高速交叉铺网机是 双重输送帘的铺网机，纤网从喂入到输出无牵伸，有两条输送帘夹持纤网，以保护纤网没有空气紊 流干扰和意外牵伸。同时纤网在转折处也有引导机构。纤网引导机构，是上小车的返回点，可以在 一定程度上提高实际的纤网喂入速度。
通过覆盖整个速度范围的高动态驱动装置可以无滑移地驱动纤维和纤网输送帘，由于纤网的转 移点可以被忽略，所以能够获得高精密的纤网, 而且无褶皱。通过引导辊和张力辊的引导输送帘系 统，使输送帘不出现颤动现象。
所有的 Hyperlayer 可适合 1.0m 到 3.5m 的纤网宽度，并可选用透气的或密闭的 PVC 输送帘来 用作为纤网的输送帘。
为了获得最大的加速度值，Hyperlayer 的机械结构从导向臂到铺网单元，设计得十分轻巧，铺 网臂带一个有 HDT 匀整的旋转阻尼齿型皮带运行。
Ｄilo-Hyperlayer 配置高扭距电机并且全部配置伺服驱动，整套驱动和自动化采用数字式的西门 子带 S7 型控制的 Masterdrive Basis 和西门子的 Bus 系统。
自动机械单元和铺网在自动机械单元做反向运动期间，纤网储存系统起到同步精确的缓冲作 用，以限制所铺设纤网边缘厚度的增加，缓冲的纤网储存系统也收到 CV1-牵伸装置（可选择）的 纤网位置。纤网经过自动机械单元后，被定位到输出帘上。自动机械单元与铺网区分开，以保护纤 网表面没有空气紊流和避免纤网折叠，输送帘表面要求由覆有织物的抗静电 PVC 构成.由铺网臂驱 动输送帘。铺网单元的导向设计成大于被铺设纤网跨度的

长距离，因此可以消除纤网的厚边现象。 Dilo 公司在针刺机制造领域一直享有盛名，它以结构复杂新颖、自润滑不漏油而著称。近几年来， 对针刺机圆周运动轨迹针刺机“HPCL Hyperlacing”颇有研究。
现简介如下：
公司推出 HPCL Hyperlacing技术，对于 25g/m2 的轻克重纤网来说， 可以达到 100m/min 以上极高的速度（针刺频率为 2000 次/min 时）来针 刺加工。它由几台采用运用全新的针 梁运动学的 Cyclopunch 针刺机组成。

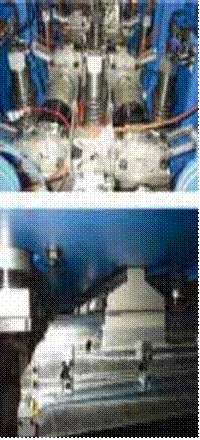

其圆形针刺驱动结构如下图所示

其圆形针刺驱动结构每 一台都配置四块针板，植针密度约为20000 枚/m 工作宽度，每一枚刺针只有一个 0.02mm 深的小钩，刺针每次针刺只带动一根纤维，可以在高针刺密度情况下，将纤网中几 乎所有的纤维都缠接在一起。
新型圆形针刺机是国外近几年开发的 新型针刺设备，它是在原来带轨迹型针刺机 的基础上改进，组合开发的新一代高速高效 型针刺机。专门生产 30～80g/m2，薄型高 密度针刺机非织造布的新型针刺设备。

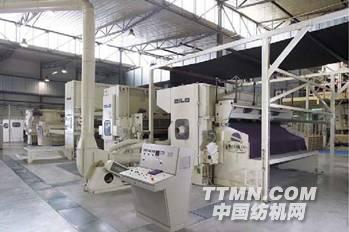

高速毡布成套非织造布生产线如下图所示

该设备以椭圆形带轨迹针刺运动的 原理为基础，采用四针板双针区组合设计， 通过四针板带椭圆轨迹运动形成一个圆形 状的组合型运动原理。此类针刺机设备一般 有 6～8 台针刺机组合 的生产线，其喂入速度在 50～60m/min，输出速度在 80～100m/min，是目前 世界上走布速度最快的针刺机。针刺机的针刺原理与标准型针刺机 相同，所不同的是该设备植针密度高，一般在 10000 枚/m 以上，采 用的刺针也特别细，三角刺针选用单棱边单钩刺结构，托网板剥网 板为长圆孔。针刺工艺采用理论单纤维针刺缠结工艺，使薄型纤网 相互缠结形成具有一定工艺强度要求的薄型针刺非织造布，代替水

刺工艺的非织造布产品。对于针板运动来说，“圆周运动轨迹针刺” 的针刺单元已经引进了一个全新的运动学概念。它提供一个平移和 圆周的运动轨迹给刺针，刺针主动地带动毡布通过针刺区，以小的 布料尺寸变化和变形来完成高针刺密度的加工任务。每台圆周运动 针刺机配置 4 块针板——上面 2 块由上往下刺，下面 2 块从下向上 刺——可在上下交替刺或同时刺的两个模式中任选一种。可以将几 台“圆周运动针刺机”安置在轨道上，便于相互分开，做保养和清
洁。公司对针刺机还在进一步开发，椭圆型和圆周型轨迹的针梁运 动同时被用来控制针刺区的牵伸新技术。

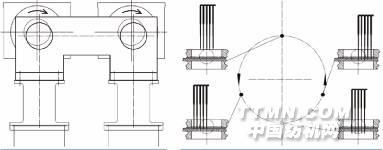

椭圆型和圆周型 轨迹的针梁运动如下图所示
