台湾王田机械成立于 1988 年，创办人长时间研制清梳联技术，提升清梳联的质量与水平。2002 年在江阴设立百田机械制造有限公司。目前王田机械除向台湾地区非织造布企业界的南亚、南六、 惠普、奥迪发、胜宏等有影响的公司提供全套开清棉设备外，还在大陆市场上为浙江南六、广东协 蕊等台资企业提供了设备，目前设备均在运行中。该公司的开清棉整个流程具备了流程短、功能强、耗电低、操作容易、保养简单及故障率低等优点。
现简单介绍公司的开清棉产品：
多格式混棉箱
① 多仓混棉箱由 1 风机将纤维送入每一棉仓，由微压开关控制棉位，不同棉仓以差速输出达 到高倍混棉功能，由空气对流将原料往后道设备输送。标准机台高度 4200mm，可依厂房高度选用 特殊高度 3200mm 或 5200mm，因应混合数及储存量考量可选择 4、6、8、10 不同棉仓数；
② 罗拉为铝合金一体成型，表面光滑，夹棉顺畅，且不缠棉，保养容易。罗拉输出速度由变 频器控制，棉量可随需要而设定，最高可达 1000kg/h；
③ 打手为梯型齿设计，与轴心结合要用轴环固定，牢固不松动，并设有打手速度检出装置。 棉花经打手梳理后，直接在下输出区再度混合，经管道直接往后送，构造简单，并得到了三度混合， 使混棉更均匀；

1. 整机操作容易，保养简单，故障率低，无塞棉。

概述
多仓混棉箱由1风车将棉花送入每一棉仓，由微压开关控制棉位，不同棉仓以差速输出达到高倍混棉功能，由空气对流将原料往后道设备输送。 标准机台高度4200mm，可依厂房高度选用特殊高度3200mm或5200mm，因应混合数及储存量考量可选择4、6、8、10不同棉仓数。

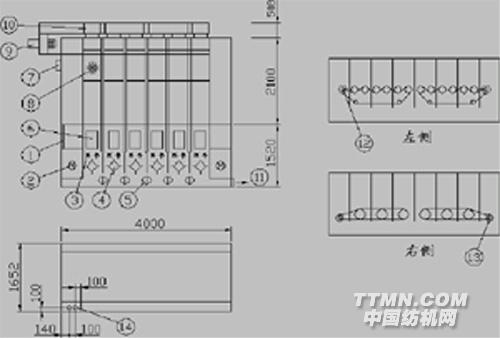

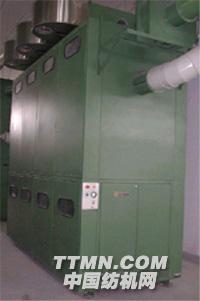

机器外观图、侧面

输出变频控制，产能可达100-1000kg/h。棉箱可自由配备，弹性大，3×3、4×4、4、6、8。 <

棉量由微压控制，加机壁排风装置，存量稳定。 具有排除微尘集中收集功能。 采同时入棉，速度差输出，混棉均匀。 罗拉铝合金一体成形。 打手为梯形齿，四片组合，不易损坏，不伤纤维。
工作宽度：1200mm
产 能：1000kg/h
容 量：300kg
风 量：4800m3/m

规 格：
1. 操控盘、微压开关×1、安全开关×2
2. 马达 5HP ×2台、减速机 5HP ×2台 1/1200
3. 喂棉罗拉，铝合金六叶式φ180
4. 打手，梯型齿φ310，附转速监控
5. 圆形检视窗φ200mm
6. 检视窗 350×450mm
7. 排风口φ300
8. 排风网
9. 原料入口，送棉风车马达5HP
10. 喂棉管
11. 原料出口130×1200
12 .喂棉罗拉传动3格1组，共2组
13 .打手传动3格1组，共2组
14. 电线入口，埋管 2 1/2″×2PC、1″×1PC
车体墙板厚 6mm，外框板厚2mm

特征与益处
本机可分为4格、6格、8格，随混棉程度及产量的要求而配置。
亦可串联为M4→M4、M4→M6使其混合效果提高，4×4=16倍， 4×6=24倍。
本机为密闭式设计，内壁旁边冲孔，棉花送入时，空气及飞尘由网孔排出，收集在外箱中，可集中收集或接至中央集尘。
采用同时喂入、不等速输出方式，棉花直接由管道侧面喂入，形成了一个旋转喂入气流，使棉花有了横铺直取之作用，增强了混棉的效率。也简化了整体构造，使在送棉中顺畅，无挂棉之滤。
风车送入时利用棉花之多少产生的压力差，使用压力控制开关控制，向前段叫棉，故棉花可保持在一定的密度，不会因高低 相差过大而影响后段质量的情况。
本机每格设有一组夹棉罗拉及打手，单独送棉，顺

畅，不易夹棉。
每组罗拉的速度各不同，让同时来的棉花以不同速度输出，形成了矩离差，使前段来棉及后段来棉不同时混合输出，达到高混棉效果。
罗拉为铝合金一体成型，表面光滑，夹棉顺畅，且不缠棉，保养容易。
罗拉输出速度由变频器控制，棉量可随需要而设定，最高产量 1000kg/h。
设有打手速度检出装置，打手速度过慢，则停机警报；棉量下限光电，棉箱内棉量不足时警报及罗拉反转的多项保护措施。
打手为梯型齿设计，与轴心结合采用轴环固定，牢固不松动。与轴承结合处均采用硬化处理后经高精密度研磨，轴心无磨损之滤，亦可延长轴承的寿命。棉花经打手剥取后，由后段风机经混合管道直接带走，无须加装其他输出装置，顺畅、简易，且无故障之滤。
