JL59-1B 型多梳贾卡拉舍尔经编机

JL59/1B 型多梳贾卡拉舍尔经编机
该机配置匹艾州贾卡系统（Piezo-Jacquard），称为贾卡簇尼克多梳花边机，可以生产高质量的弹性和非弹性花边织物。基于新型高速 JL42/1 系列机器的理念，一条集聚线上的钢丝花梳数量由 6把增加到 8 把，横移距离保持不变。虽然一条集聚线上有众多的钢丝花梳，该机仍发挥出杰出的生产能力，性能提高了 40％。
该机具有简单的操作、较短的设置时间、快捷的花型变化以及花型设计能力大（钢丝花梳的横移距离最大可达 170mm）等特点。该机采用电子送经（地梳和贾卡梳）、EL 电子横移、电子牵拉装置、电子卷曲装置和先进的 KAMCOS 控制系统。该机采用最新的操作界面，使得重要数据获得妥善的管理，同时确保操作者便捷地获得所有重要数据。控制机器的计算机装置配有以太网和用于花型数据传输的 USB 接口，确保机器与机器、机器与控制站之间的联网。该机最高机速可达 850r/min。
该机主要生产弹性和非弹性贴身内衣、功能性内衣及花边织物。

主要技术参数：
a．机幅：340cm（134in）；
b．机号：E28；
c．针型：复合针；
d．梳栉排列：2 把地梳（GB1，GB61 弹性纱），8 把花梳（钢丝花梳2～9）用于形成牙边、布边或起花，48 把花梳（钢丝花梳 11～58），1 把分离式式贾卡梳栉（JB59＋60）

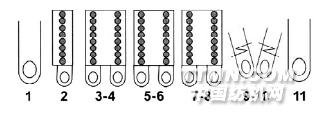

梳栉排列
e．成圈元件：槽针床、握持沉降片床、针芯床、固定不动的脱圈板；
f．送经装置：GB1，JB59/60 采用电子送经；
g．提花传动装置：电子控制梳栉横移，地梳和贾卡梳采用 EL4 型，钢丝花梳采用 EL3 型；
h．KAMCOS 系统：卡尔迈耶控制系统；
多速运动控制系统可以实现机器的基本功能；
花型控制系统控制地梳、钢丝花梳和贾卡梳的横移；
通过支持 U 盘的

USB 插口可读取和写入花型数据，也可选用 3.5in 软盘；
彩色触摸屏的操作界面可以显示生产数据，网络接口（以太网）可用于数据采集和网络远
程服务，光电自停装置可以对纱线进行检测。
i．织物牵拉装置：电子控制，由 4 根包覆黑色包布的罗拉组成，通过马达传动，由运动控制
系统控制；
j．卷取装置：采用 13D 型电子卷取装置，轴向卷取，最大卷取直径φ762mm（30in）；
k．电子设备：调速传动，机器总连接负荷为 25kVA；
l．匹艾州贾卡元件的工作环境要求：最大空气湿度 65%；
m．性能：最高速度 850r/min，受织物结构和纱线种类的影响；
n．产量：21.2m/h；
p．产品：弹性妇女贴身内衣。
