上海光洋欧克公司无方向齿轮测速传感器

上海光洋欧克公司无方向齿轮测速传感器
特征
1、探头安装时没有刻线标志及方向性要求。
2、用在齿轮、齿条或凹凸不平的导磁金属上，作计数、定位、检测。被测齿轮的齿间距可以小到1.5-2mm。
3、输出接线为NPN型、PNP型两用。
4、耐恶劣环境，如油、水、粉尘等。
5、具极佳的分辨率和极高的重复性。
6、宽频响，可在80Hz~33KHz中使用。
7、适用于村田33H加弹机、NO741、777、778……卷绕头摩擦辊、锭子、横动轴测速探头，（PG1、PG2、PG3。型号PA1015A）；帝人卷绕头锭子、横动轴测速探头，（PU2、PU3、PU4。型号EM-014）等。

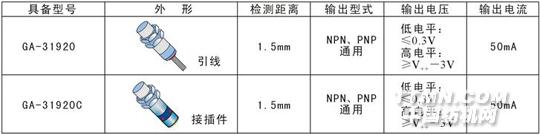

具备型号

性能参数

输出接线图

正确应用指导
1、因传感器内部有永磁体，安装时应注意避免齿轮与传感器头之间因吸引而产生撞击，而使传感器损坏。
2、传感器测量时无方向性。
3、接线方式：见输出接线图。
4、安装位置

检测间隙的距离与齿轮的齿间距的大小有关，计算该间隙的广泛为：间隙δ=（1/2－1/4）×齿间距，间隙小些，信号较好。传感器应面向齿顶面正中间，为了使输出达到最佳效果，当齿轮信号频率大于15kHz，齿轮安装的径向跳动应小于0.03mm，当齿轮信号频率小于15kHz时，齿轮安装的径向跳动应小于0.1mm。
5、注意：若周围电磁干扰大，建议将屏蔽线妥善接地，接地位置在接收装置输入端的地线点上。
外形尺寸
