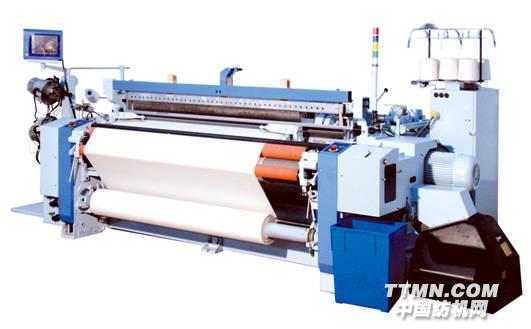

经纬纺机喷气织机ZA226e-190-2N-P4
经纬纺机喷气织机ZA226e-190-2N-P4
经纬纺机展出了 4 台喷气织机，基本上都是近期开发的新产品。其中 ZA226e-190-2N-P4 织造高支纯棉府绸，展示速度 1100r/min；G1759-360-2N-P8 织造宽幅高支纯棉斜纹织物，展示速度610r/min。ZA226e-190-2N-P4、G1759-360-2N-P8 型喷气织机在设计上强调系统控制的稳定性与易用性，在国产喷气织机中率先引入了织造专家系统，操作更为简单，大大提升了织机的自动化水平；为实现高速、高效、低能耗织造，采用了全新的机械结构，针对高速运转进行了优化，确保高速运行的稳定性；采用节能化设计，空气消耗量下降。加大了织口前侧布面倾斜角，解决了上层经纱多时织口的上下浮动问题，有利于提高布面质量；具有张力自调、织口随动、空打纬和快速启动等功能；具备精确的数字探纬控制单元，提高了探纬的精度；采用先进的监控平台，具有系统控制台、软件示波器和黑匣子等功能。
JWG1768—190 型喷气织机，机架采用箱式墙板，打纬机和传动机构在箱式墙板内，稳定性好，有利于大批量装配。异型矩管（兼做辅气包）上下焊接钢板主梁，辅喷电磁阀直接装在主梁气包上，不仅节省压缩空气，而且结构紧凑、布局合理、强度高。后上撑挡采用矩形管焊接挡头结构，顶面兼做绞边安装底面。两个下撑挡采用槽钢焊接挡头结构。这四个撑挡同时使用，加强了机器的刚性和稳定性，并可进一步降低机器的振动，提高可靠性。
展会上样机织造纯棉小提花织物，展示速度 805r/min。
说明 G1768型喷气织机是咸阳经纬纺织机械有限公司自主开发的一款新型、高速、高性能、智能化的喷气织机，目前已批量生产，并已获得国内多项项专利。其性能在国内同行业领先，与国外津田驹ZAX-N 型喷气织机水平接近，是一款性价比高的产品。可织造以棉、化纤、长丝、毛、麻等
主要技术特征
1、筘幅：190cm、210cm、230cm、280cm、340cm、360cm
2、织造范围：短纤Ne100- Ne2.5；长丝56D-1350D。
3、转速：230cm以下筘幅，转速范围500 r/min至1000 r/min；
280cm以上筘幅，转速范围400 r/min至650r/min。
4、驱动：双手按钮操作方式，慢点动变频器控制，带调速器，超启动电机3.0Kw、3.7Kw，5.5Kw，电磁刹车；
5、开口：积极凸轮、消极凸轮开口、电子多臂开口、电子大提花开口。
6、引纬方式：辅助主喷+主喷嘴+辅喷嘴+牵伸喷嘴；每一个辅喷电磁阀控制两个至四个辅喷嘴；辅喷电磁阀直接装于上置式气包上；采用异形钢筘。?
7、纬纱选择：双色、四色和六色。
8、打纬：使用惯性矩小的实心摇轴，190-230cm筘幅使用四连杆打纬方式；280cm筘幅以上使用六连杆打纬方式；箱式油浴。
9、送经：ELO（宽幅可选ELO2）、双后梁、积极松经；边盘直径：800mm;
10、卷取：ETU电控连续卷取机构;最大卷取直径600mm；
纬密范围：10～120根/厘米（25～300纬/英寸）；
11、机架：适应高速的机架系统，设计使用新型墙板，带有中支撑；
12、测长储纬：FDP电子分纱式储纬装置，选配WBS装置；
13、剪刀：机械式剪刀；
14、绞边：行星齿轮绞边装置；
15、供纱架：落地式4只筒子（双色）,8只筒子（4色），12只筒子（6色），可稳定输出纬纱；
16、自停装置：纬纱采用反射式光电探纬器H1,H2；经纱电器接触式6列停经架，停车原因显示：多功能四色灯停车显示，i-键盘上显示信息；
17、
18、边撑：上置式边撑；
19、自动化：织机监控系统，IT人工智能键盘具有参数设定、自动控制、自动监控、自我诊断功能。自动对织口（APF），通过变频器进行慢点动（正转、反转）。
为提高国内纺织行业装备的水平，国内纺织设备制造业的龙头企业——经纬纺织机械股份有限公司始终坚持自主创新，此次参展的三台喷气织机G1752-360-2N-P4、G1758-190-4N-P8、G1756-130-2N-S2型是经纬纺机咸阳织机制造有限公司生产的拥有自主知识产权的新型喷气织机，代表了国内喷气织机制造的最高水平。
G1752型喷气织机是针对宽幅织物市场设计生产的宽幅喷气织机，3600mm筘幅的喷气织机是目前国内生产的最宽幅喷气织机，它采用了双侧共轭凸轮打纬机构，精心设计的凸轮运动曲线提高了钢筘在后心停留的时间与打纬时的加速度，提供了良好的引纬条件与大的打纬力，为织造宽幅织物、厚重织物提供了保障；在引纬控制方面，G1752型喷气织机采用了国外最先进喷气织机采用的辅气包上移、集流腔一体型电磁阀，辅喷嘴按色控制技术，大幅度地提高了主、辅喷嘴的控制精度，降低了气耗，填补了国产宽幅喷气织机生产的空白。
这次参展的G1752-360-2N-P4型筘幅为3600mm，是所有参展的国产喷气织机中筘幅最宽的喷气织机。
G1758型喷气织机是针对国内市场对超高速喷气织机的市场开发的一种高速织机，是与日本津田驹公司技术合作并在此基础上做了优化与改进，在保持了高的品种适应性的基础上提高了织机在高速运转时的可靠性与稳定性，大大提高了织机的入纬率，使织机具有了高速、高可靠性、高品种适应性的特点。
G1758-190-4N-P8型喷气织机运转速度可开到900r/min，是参展国产喷气织机中的最高转速。
G175
G1756型玻璃纤维喷气织机是专门为织造玻璃纤维织物而设计的专用喷气织机，是经纬玻璃纤维成套设备的重要一环，是经纬织机进入玻璃纤维织造行业的第一款玻璃纤维喷气织机。
针对玻璃纤维织物的特点，G1756型玻璃纤维喷气织机采用了独特的结构，提高了织造效率与织物的质量水平；机外大卷装卷取机构，最大卷绕直径可达1000mm，可有效减少落布次数；四连杆打纬机构提供了平稳有力地打纬，可织造为0.03～0.18mm的玻璃纤维，涵盖了目前国内大多数的玻璃纤维织物；G1756型喷气织机的有近90%的零部件与咸阳织机公司生产的GA、ZA系列喷气织机通用，使用通用的器材与周转件，可有效地降低织造与维修成本。
这次参展的G1756-130-2-N-S2型玻璃纤维喷气织机，织造的是7628玻璃纤维织物，车速开到了700r/min，织机运转平稳，织物质量好。
