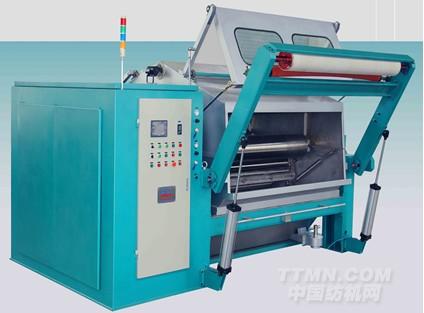

宏大电气CHD-F系列高性能巨型卷染机

一、机器用途
本机适用于平幅棉布、化纤及其混纺织物，尤其实用于薄型织物在等速 恒张力条件下以硫化还原、直接、活性、分散染料用交替卷染进行加工。可 进行染色、煮炼、皂洗等工序。

二、机器特点
1、采用交流变频传动，PLC控制及数据通讯技术。
2、利用触摸屏技术、具有友好的人机界面对话功能。
3、温度自动控制，恒张力、恒线速度自动控制、自动掉头、自动计 数。
4、全机主要器件均采用进口产品，保证机器性能稳定、运行可靠。
5、全自动化生产过程控制、可实现多种工艺组合。

三、主要规格
1、公称宽度：1800mm-3200mm
2、卷布辊
（1）直径：Φ325mm。
（2）中心高：1450mm。
（3）二辊中心距：1080mm。
（4）织物最大卷绕直径：Φ1500mm。
（5）辊体表面材料：1Cr18Nr9Ti。
3、车速：30-80米/分
4、织物涨力：20-100Kg
5、工作温度：98℃
6、装机容量：18.7KW
7、外形尺寸（约）：W+1360（长）*3800（宽）*2700（高）

四、主要结构
1、扩幅架
（1）挠度：30-40可调
（2）扩幅架两侧由弹簧（不锈钢）拉动，有大幅度的摆角，以适应 大卷绕直径。
（3）扩幅架上接有喷淋管供洗涤之用。
2、染槽、护罩
（1）染槽及护罩材料为1Cr18Nr9Ti，染槽浴比为1：3
（2）槽内设计有直接蒸汽加热管和间接加热保温管。
（3）槽内有染液循环管路，能使槽内染液、及温度均匀一致。
（4）槽上部为护罩，罩上有大窥视窗，罩顶部有加热管路以防止冷 凝水滴到织物上。
（5）槽两侧有紧急停车安全杆，以应付运转时发生的特殊情况。
3、出布装置
本机出布为卷装出布，设计有出布辊，由单独电机拖动。

五、电气控制
1、本机全部采用交流变频（伺服）驱动，真正的直接布面张力检测。
2、全机为人机界面智能化生产过程自动控制系统。本系统会对浆
