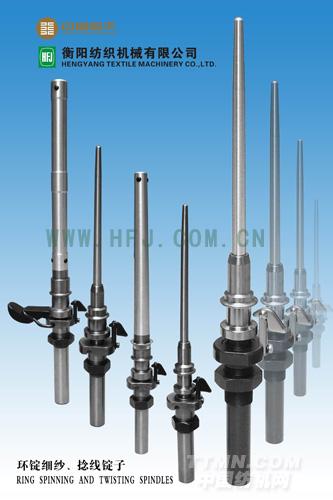

恒天九五重工衡阳纺机环锭细纱、捻线锭子

一、适用范围

适用于纺制棉、毛、丝、绢、化纤纯（混）纺的细纱机和捻线机。

二、结构及性能特点

1、D12、HFD13系列锭子

采用弹性圈分离型锭胆结构，上轴承固定，上、下支承分离无连接。其性能特点是结构简单，合理可靠，在8000rpm～18000rpm转速内，弹性圈能保证下支承具有良好的自调中心作用，在吸振卷簧借助多层油膜阻尼配合下，能有效地抑制锭子振动，运转平稳，且维修方便，价格低廉，适应面广的低端产品。

2、HFD32、HFD33系列锭子

采用金属弹性管连接型锭胆，上支承固定，上、下支承通过金属弹性管连接。弹性管加工工艺及其材料保证了上、下支承良好的同轴度，一定程度上摆脱了弹性圈分离型锭胆受锭脚深盲孔加工中锥孔和直孔同轴度的影响，使得其结构更加合理可靠，配合卷簧的多层油膜阻尼，其自动调心作用更强，在8000rpm～18000rpm转速内，运转平稳，承载能力也得到适当的增大，噪音低，寿命长。

3、HFD42系列低保养锭子

HFD42系列锭子采用金属弹性管纵横向吸振型锭胆，上支承固定，上、下支承通过金属弹性管连接，且下支承底部装有轴向弹性元件，具有良好的纵向缓冲吸振性能。该系列锭子结构是在HFD32系列的基础上设计改进而来，在继承了HFD32系列特点的同时，通过优化弹性参数、增设防飞油措施等手段，使得HFD42系列锭子结构更加合理可靠，锭子的初期故障减少，在8000rpm～18000rpm转速内运转平稳，且能稳定工作在18000rpm，同时防飞油措施既可使润滑油不易飞溅又能适当地阻碍脏物进入锭座内腔，其清洗加油周期至少可达3个月，锭子的保养维护更轻松简便。纵向缓冲的设计，不仅提高了钻空子可靠性，还能适应集体落纱。

4、HFD41系列节能低保养锭子

HFD41系列锭子延用了HFD42系列的结构，但是上支承采用了φ6.8mm孔径的纺锭轴承，其锭盘带轮直径可以做的更小，最小可达φ18

5、HFD51系列高速节能低保养锭子

HFD51系列锭子采用平面锭底结构的金属弹性管连接型锭胆。上支承使用φ6.8mm孔径的纺锭轴承，锭盘带轮直径可以做得更小，最小可达φ18.5mm。在锭子转速相同的情况下，滚盘速度更低，整机振动和噪音更小，能耗也就更低。下支撑采用了平面止推轴承和径向滑动轴承组合结构替代了传统的锥尖式轴承结构，锭子在12000rpm～25000rpm运转更平稳，性能更可靠，因此在保持滚盘转速不变的情况下，则拥有更高的生产效率。我公司经过持续不断的努力改进生产工艺，保证了纺锭轴承与径向滑动轴承同轴度控制在0.05mm以内，锭子的工作可靠性更高，寿命更长。同时HFD51系列锭子沿用了HFD42系列防飞油措施，补油周期同样至少可达3个月。
