2012年ITMA国际纺机展-经编机综述

①通过计算机模拟设计，优化成圈机件的运动轨迹和相互配合运动

提高机件的运动特性和动力特性，降低机件运动加速度，使成圈机件在高速运转下保持平稳可靠。对横移机构的花盘凸轮的轮廓线通过优化设计，使梳栉在针前针后横移运动更加平稳，满足高速运转的要求。
②降低织针、沉降片、导纱梳栉等主要成圈机件基座的运动惯量

主要措施是采用质轻但对环境温度波动不敏感的碳纤维增强材料或采用大截面、低密度的轻质空芯镁合金型材，有效地减轻成圈基座的运动惯量和动力负荷，有助于整机速度的提高。
③采用短动程织针以及减小梳栉摆幅

高速特里科经编机（如卡尔马耶 HKS3-M）进一步减小织针动程,以利高速，对多梳栉拉舍尔经编机而言，通过增加集聚横移工作线内的梳栉数（1条工作线内从 4把、6把增加到8把，如图一所示）以降低梳栉吊架摆动幅度，以利于速度的提高。

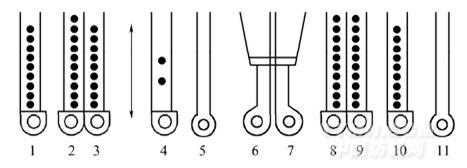

图一：特里科经编机梳栉结构示意图

④调整主电机放置部位，以减少高速运转时传动轴扭转变形

卡尔马耶公司展出的双轴向经编机，机幅为 6.8ｍ。该机的主电机从传动轴的一端移至中央位置，以降低高速运转时传动轴末端扭转变形。
(2)复合提花技术进一步发展

通过电子控制的横移提花和贾卡提花等技术的发展，推进经编机提花功能的迅速提高。横移提花是通过横移机构所对应的梳栉上一定数量的导纱针进行控制提花，是一种对同一把梳栉内一定数量的导纱针控制的集体提花方式。而贾卡提花则是对单个导纱针控制进行单针提花，上述这种集体提花和单针提花相结合使花型和花纹大小在织幅范围内几乎可以无限变化，使花型更加精致和完美，满足高档消费要求。本届展会上这类提花经编机共展出了 9台（多梳 7台，少梳 2台），超过全部展示样机的 1/3。
在横移装置中广泛采用电子控制伺服电机驱动的钢丝花梳导纱系统，如图二所示。导纱针横移针数进一步扩大，在 E24机号上最大横移距离为 170针，而 E28机号上则增至 190针。

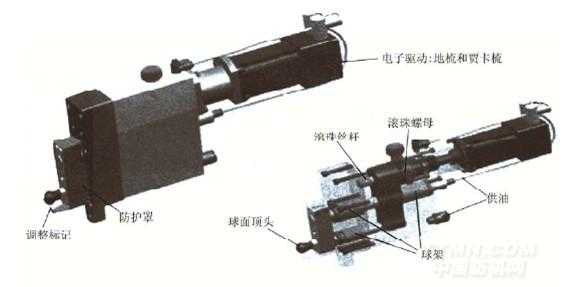

图二：伺服电机驱动的钢丝花梳导纱系统

上述横移提花和贾卡提花结合的技术可以用于少梳经编机和多梳经编机上。在少梳拉舍尔经编机上利用上述提花方式，再结合利用电子控制多速送经技术，可以分区域设计不同密度，形成不同延伸性，在织物上形成具有不同弹性的功能区域，使具有花纹的弹性面料兼有塑身功能。在多梳拉舍尔经编机上利用上述提花方式结合压纱技术的应用，在分离贾卡梳形成花式底网，可以编织各种不同层次立体花纹。

(3)经编机各单项功能电子化更广泛，为电子集成控制创造条件

电子技术在经编机上应用范围不断扩大，从表 6－7可以看出，经编机的主要功能均实现电子化，诸如电子送经、电子横移、电子贾卡、电子牵拉卷取、电子衬纬、电子断纱自停等等，这些单项功能的电子化为整机集成控制创造条件。为此，卡尔马耶公司开发 KAMCOS（Karl Mayer Command System）计算机控制系统，集电子控制的送经、牵拉卷取、梳栉横移、贾卡、断纱自停
于一体。控制机器的计算机配备以太网和新型的 USB接口，可用于加载花型数据，实现生产过程网络监控，并可完成故障在线诊断和网络远程服务。
