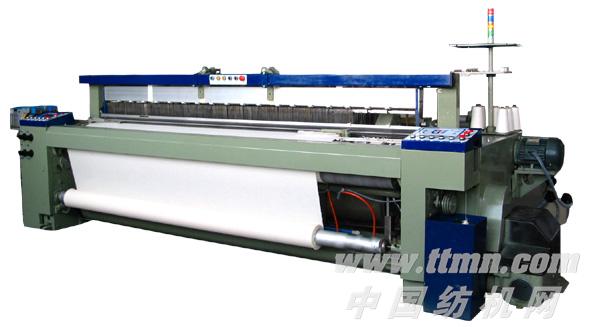

长期供应CH-780 机械图纸 技术参数：
A：主要技术特征
（1）送经：电子送经，伺服马达，积极式后梁平稳装置
（2）卷取：机械式卷取和电子卷取
（3）打纬机构：六连杆打纬机构
（4）电控系统：多CPU的构成分布式控制方案；多功能操作键盘（触摸屏）、主控单元、电子送经单元等分别采用独立的高性能16位单片微机控制；控制系统结构采用欧洲标准的6U模板
B、基本技术参数
公称筘幅：190㎝ 230㎝ 280㎝
调节筘幅：0-60㎝
转 速：500-800rpm
纱支范围：6-100S短纤 30-500D长丝
织物重量：30-500g/㎡
纬 密：20-220根/英寸
打纬机构：六连杆式，双侧驱动
引 纬：主喷+接力喷+异形筘+牵伸喷
纬 停：光电式双探纬器
经 停：电气接触杆式 六列
送 经：电子送经，积极平稳装置，最大张力450㎏
织轴配置：边盘直径φ800㎜ φ1000㎜
布辊配置：φ600㎜
开口机构：曲柄开口
凸轮开口（积极式、消极式）
多臂开口（机械式、电子式）
2、产品用途：
采用当今先进的微电子技术、数字控制技术及先进的机械优化设计，主要用于织造以棉、毛、混纺，豆绒为原料的轻、中、重型织物，织物在装饰布、工业用布、面料及服装、床上用品方面都有广泛的应用。
3、产品图样和设计的质量水平及完整性
我公司除《机械制图》属第三角画法外，其余均符合《六项互换性基础标准》，并且图样文件正确、统一、完整。
4、产品标准化参数
产品的种数标准化参数 K种数=69.82％
计算过程如下：
由公式：K种数=（∑B种+∑T种+∑W种）/∑种×100％
其中：∑种 全机总种数 1322
∑B种 全机标准件种数 423
∑T种 全机通用零件种数 240
∑W种 全机外购件种数 260
即K种数=（423+240+260）/1322×100％=69.82％
产品的件数标准化系数 K件数=72.74%
计算过程如下：
由公式：K件数=（∑B件+∑T件+∑W件）/∑件×100％
其中： ∑件 全机总件数 4498
∑B件 全机标准件件数 2238
∑T件 全机通用零件件数 384
∑W件 全机外购件件数 650
即K件数=（2238+384+650）/4498×100％=72.74％
