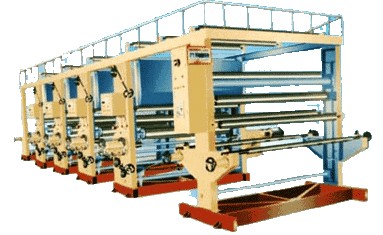

纸印花机

概述：

该机是本厂借鉴国内外同类机型的优点而设计的高档型印刷机。设计先进、加工精密、质量上乘，领先于国内外同类产品。采用机组式、组合方式，该产品由放纸、印刷、干燥、收纸四个主要部分组成。



详细参数：


一、 放纸部部分：
放纸采用旋转式中心放纸装置，该放纸为自动张力控制，它在原纸直径大小和走纸速度变化而自动改变张力大小，始终保持走纸平稳、不起皱。

二、 印刷部分：
印刷部分由传动装置齿轮箱、印刷机架、压印装置、刮刀设置、导纸系统等组成。
（1） 传动装置：传动装置由变频调速电机驱动，通过万联轴节和传动轴，把动力传入齿轮箱。
（2） 齿轮箱：
由传动轴传入动力通过螺旋伞齿轮、圆柱齿轮，把动力传到输出轴端齿轮，从而带动印版滚筒转动，采用高低变速，印版滚筒的横向套印由气缸的移动来控制，采用手动调整。
（3） 印刷机架：
印刷机架由左右实心铸铁墙板、间撑管导辊、颜料斗等部分组成，印刷油墨放置在颜料斗内，可通过蜗轮、蜗杆和齿轮齿条的转动，使颜料斗上下移动。
（4） 压印装置：
压印橡胶辊通过小齿轮箱，罗母、罗杆、传动滑动轴座，随着花辊大小而调整橡胶辊高度。
（5） 刮刀装置：
印刷油墨直接传至印版辊筒上，再由铝合金刮刀刮去多余油墨，确保运转时油墨不外溅至印刷物上，刮刀机构可以随辊筒的直径大小而上、下前后旋转移动，刮刀与印版辊的接触良好，并保持一定的压力，同时刮刀与印版辊之间作横向的相对运动。
（6） 导纸系统：
导纸系统包括放纸导纸系统，上色导纸系统，收纸导纸系统三部分组成。印刷品主要通过铝导辊来传送，在上色导辊系统中二导辊采用电动传动，通过直线导轨和精密滚子丝杆作上、下、前、后，移动来改变印刷色数之间的走纸长度，从而达到纵向套印精度。

三、 干燥部分：
该印刷机的干燥采用电热风烘干，余热回用（电热功率每组18千瓦），干燥均匀，速度快，收缩率一致，节约能源。


四、 收纸部分：
收纸由双辊落地式摩擦收纸和40牛顿力矩电机悬空收纸二种，由用户自行选择，收纸轴和放纸轴采用气涨系统，所有方向移动通过螺杆、螺母调整系统来实现。
