采用国产水溶性维纶短纤维纱作芯纱，棉纤维作外包覆层，在传统的环锭纺纱机上纺制包芯纱后，溶去芯纱，制得棉空芯纱线，并对棉空芯纱线的断裂强力与退维时间的关系进行了试验、对比、分析与讨论。
    棉空芯纱线是一种新型的纺织产品，研制现状及其性能特性在国外尤其是日本有些报道。棉空芯纱线的特点主要表现在以下几方面：①棉纤维本身就柔软，纺制成空芯纱后，由于纱线的结构比传统的纯棉纱更为松散，所以纱线及其织物的柔软性能更好；②棉纤维本身就具有很好的保暖性，空芯棉纱由于纱线的中心存在着大量的空气，使热量的传递变慢，保暖性能相应得到了提高；③传统棉纱的缺点之一就是重量大，而空芯纱由于中心容纳有大量的空气，与传统的棉纱相比，单位长度的重量可以减轻，从而使织物变的轻而蓬松；④因为空芯纱纤维之间间隙大，容水能力强，所以其吸湿性能较好，吸湿速度较快，吸湿量当然也增大，又因为水分是保持在纤维的问隙间，而不是保持在纤维的大分子问，所以在脱水过程中更容易脱干与蒸发，其干燥所需的时间可以缩短。
    棉空芯纱线可以用于生产高档针织内衣、运动衣和高档毛巾类织物以及老人、儿童和病人的贴身内衣等，并且可以提高产品的附加值，增加经济效益。目前，日本制作中空纱线采用摩擦纺纱，并且芯纱多为水溶性维纶长丝。根据我国的实际生产技术水平，为了节约外汇，笔者研制的棉纤维空芯纱是将国产水溶性维纶短纤维作芯纱，外包覆棉纤维在传统的细纱机纺制成包芯纱，而后退维(溶去芯纱)，得到棉空芯纱线。空芯纱线及其织物的各项性能与退维时间有着相当密切的关系。但关于其性能的研究较少，也未见相关的文献资料报道。笔者主要对棉空芯纱线的强度性能与退维时间之间的关系进行了研究与探索，以期得到使织物保持较高强力时的最佳退维时间。
1原料与试验准备
    试验中纺制了两种不同号数的包芯纱，为了便于对比分析，还纺制了棉与水溶性维纶纤维混比为75：25的混纺纱和37．5 tex的纯棉纱。芯纱采用水溶性维纶纤维1．5 dtex×38 mm，干断裂强度不小于2．3 cN／dtex，干断裂伸长率为27％±9％，溶断温度为92℃，水中不溶物含量不大于0．25％，卷曲数不小于3．0个／25 mm。外包纤维采用精梳棉粗纱，原棉手扯长度为29mm、31mm，按50／50混和，平均长度为30 mm。

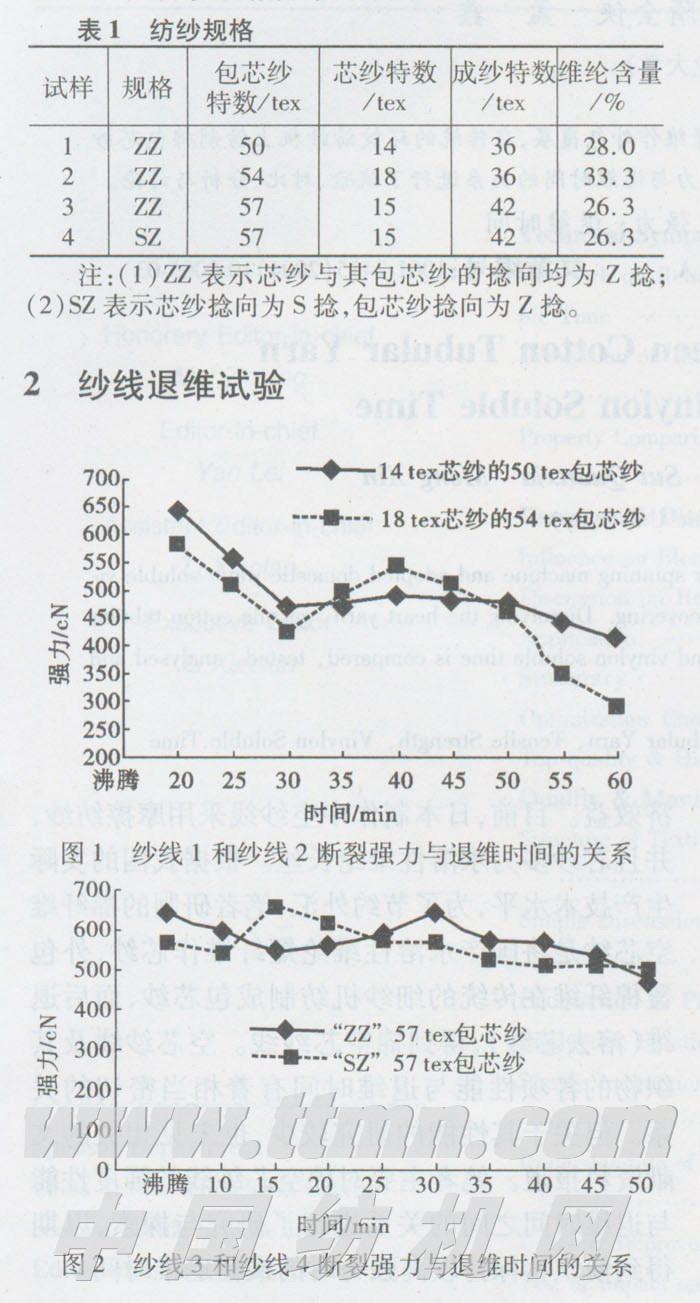

    所有纱线均在AS5llA型细纱试验样机上纺制，并在YG061F型电子单纱强力仪上进行拉伸试验。拉伸速度为500 mm/min，纱线试样长度为500 mm。纺纱规格如表1所示。
