CHV100变频器在无缝钢管加工的应用




发布时间: 2008/1/24           文章出处:



英威腾CHV100变频器在无缝钢管加工的应用
2006-7-7 11:14:00 英威腾 供稿 收藏
深圳市英威腾电气有限公司所研制的新一代CHV矢量变频器,应用在无缝钢管的加工。下面以广东佛山某无缝钢管厂的应用方案做介绍。

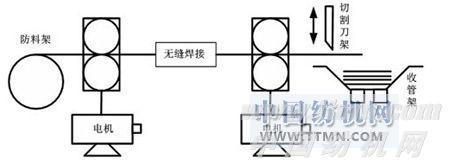

   无缝钢管的加工过程如下图所示:



图1 无缝钢管加工

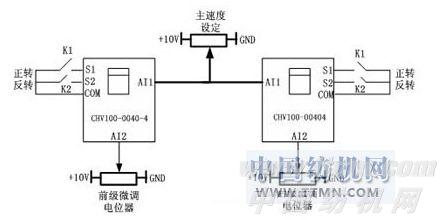

  整个加工过程由前级挤压成型、高温无缝焊接、后级挤压成型、切割完成。在启动控制过程中,需要电机有较大的转矩输出,同时,整个运行过程中,对速度的稳定精度要求比较高,否则,挤压成型的钢管结构不均匀,厚薄不稳定,影响产品品质。前级成型和后级成型,都是由CHV100-004-4变频器(4KW)采用无PG矢量控制的方式进行驱动,两者的主频率都由AI1给定,辅助频率由AI2给定,用主、辅叠加的频率给定形式进行频率设定。采用端子控制起停和电机的正反转。电气配置图如下:



图2 电气控制图
  相关的功能码的设置:
  1、P0.01:1(端子指令通道)
  2、P0.03:1(模拟量AI1设定)
  3、P0.05:1(A频率指令)
  4、P0.06:2(A+B)
  5、P5.02:1(正转运行)
  6、P5.03:2(反转运行)
  7、合理输入P5.15~ P5.19,以及P5.20~ P5.24,保证两条频率曲线符合工艺要求。
