梳棉机-TC7

发布时间:2012-04-18

不断改进的优异性能:

新型高产梳棉机TC7
特吕茨勒超过30000台梳棉机的生产经验是研发新型梳棉机TC7的坚实基础。它完全针对棉纤维的高产加工而优化设计,重点集中在加强操作安全性、可靠性和耐用性方面。

为了更好的适应不同客户的特别需求,特吕茨勒开创配合性设备和可选件的理念,使机器具有高度灵活性,根据不同需求而实现不同配置。

性能卓越的梳棉机,适用所有高产领域
该梳棉机特别针对高产应用而设计。产量在不低于200kg/h时,机器依然安全可靠。因此,它也适用于搭配一体化并条机IDF,通常是加工OE纱的最佳选择。

新研发的设定优化工具T-Con属于该梳棉机的标准配置。同样属于标准配置的还有超耐磨针布和WEBFEED的耐用性是金属针布十倍的针辊。

优点一览:
带触摸屏的计算机控制
一体化喂棉盘SENSOFEED实现对纤维的良好握持以及短片断不匀的精确调节
带内置式气流分离装置和分段式喂棉盘的完全一体化棉簇喂棉装置DIRECTFEED
设定优化工具T-Con

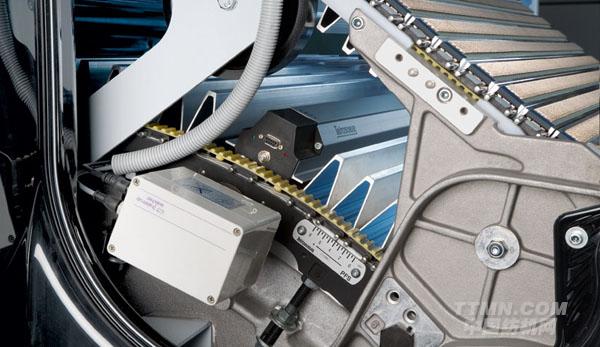

精确盖板调节系统PFS
盖板测量系统FLATCONTROLTC-FCT
磁力盖板系统MAGNOTOP
棉结传感器NEPCONTROLTC-NCT
精确除尘刀设定系统PMS

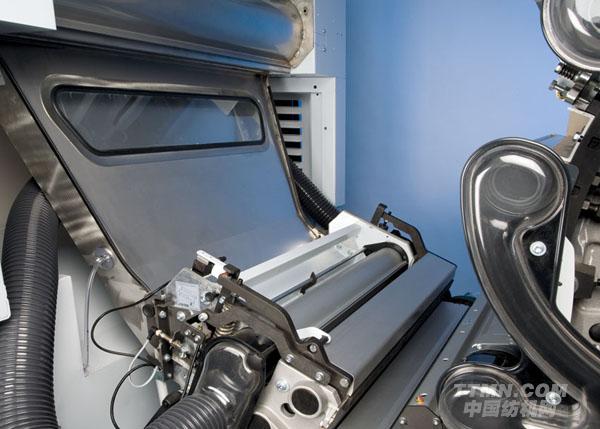

多功能棉网清洁装置MultiWebclean——灵活适合所有应用

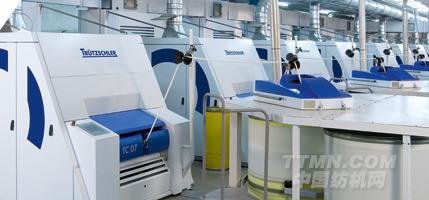

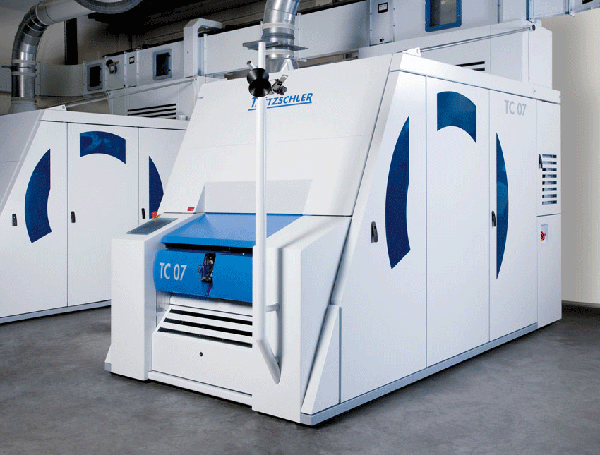

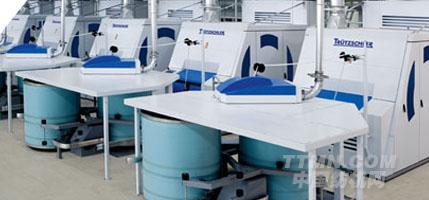

特吕茨勒梳棉机TC 7



T-Con——最优化梳棉机设定的别称

通过T-Con,实现设定最优化

梳棉机产量的提高必定需要梳棉机的动作增加,这些动作会产生大量热量。部分热量随着原料和吸风被释放。剩下的部分热量导致梳棉机温度明显高于室温。而温度升高使梳棉机的部件产生不同程度膨胀,这对梳棉机工作元件的精确设定相当不利。T-Con能够基于工作状态下的各个测量值客观地计算梳理元件间的距离。计算结果显示在梳棉机监视器上,包括锡林和盖板的梳理隔距,以及MULTI WEBCLEAN System的固定梳理元件与锡林的隔距。任何工程师都可以由此知晓当前的实际设定,并使之最优化。

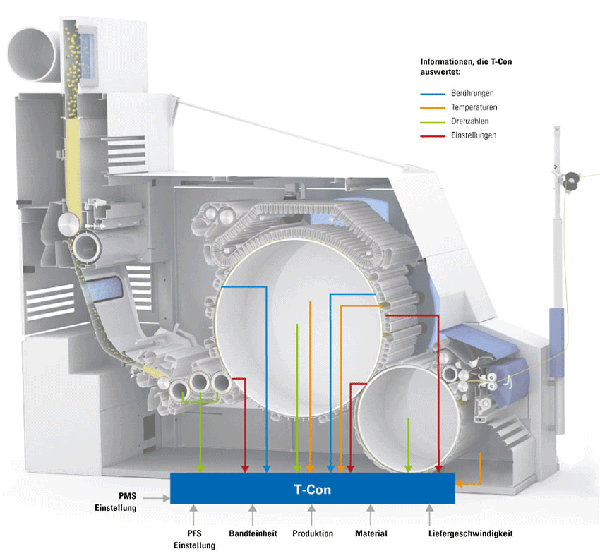

设定优化工具T-CON

SENSOFEED 和DIRECTFEED:完善的喂入系统

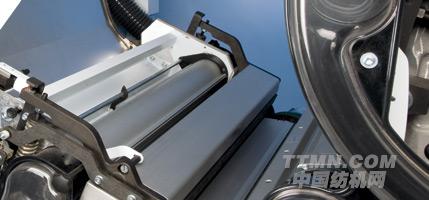

梳棉机TC7的一体化喂棉盘SENSOFEED

一体化喂棉盘SENSOFEED确保棉网在受控状态下喂入WEBFEED单元。其喂棉板凝聚棉簇网并将之引导至测量匀整装置。匀整装置有十个下压的细弹簧元件,每个元件宽100mm。这样的设计是顺利将棉网直接喂入WEBFEEDUnit针辊上的转移点的关键。这是因为每个独立的弹簧元件均是根据喂入棉网的即时质量调节的。全部十个弹簧的变形被处理成一个平均信号,作为实际值用于短片段不匀的测量。

加强保护机器不受异物和金属物体的伤害

作为附加功能,一体化喂棉盘SENSOFEED安装了喂棉监控装置。一旦检测到棉网中有金属或厚点,喂棉监控装置立即关停梳棉机。然后——在电子反转装置的协助下——完全可以将异物除去,避免损害发生。

DIRECTFEED——一体化棉簇喂棉装置

棉簇喂棉装置DIRECTFEED是梳棉机TC7的组成部分之一。这也是为什么棉簇喂棉装置的输出罗拉与梳棉机的喂棉罗拉完全相同的原因。这样,就不会出现由错误或非最佳设定引起的错误牵伸了。

DIRECTFEED基于特吕茨勒的双棉箱原理工作。下棉箱优化的几何形状和延长的原棉输送通道是棉条获得良好CV值的基础。配有永久直接吸风的排风梳就安装在梳棉机喂棉罗拉之前。在喂棉罗拉握持线前方几厘米处,棉网在此形成。



一体化棉簇喂棉装置DIRECTFEED

MAGNOTOP——改善质量的创新技术

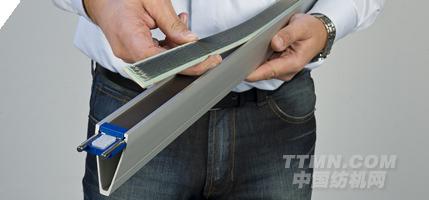

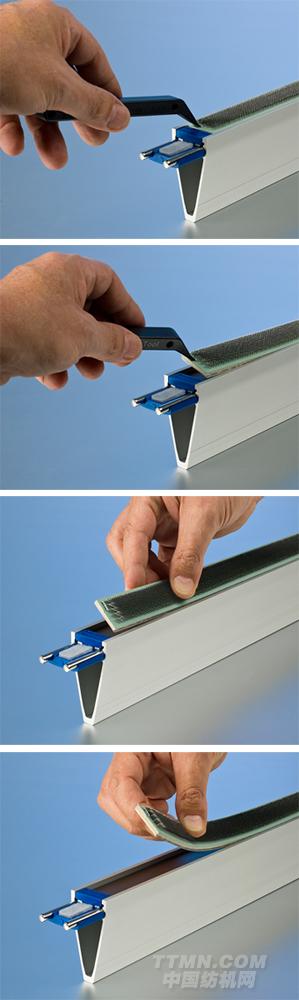

MAGNOTOP针布条

特吕茨勒的创新MAGNOTPSystem采用磁力超强的钕磁体,针布条通过磁力固定于盖板骨上。

MAGNOTOP中,盖板和针布上的黏合剂及补偿层可降低单个盖板骨间的公差。纱线质量由此得到改善。

针布笔直地附着在磁体上还有一项好处。当将传统的针布安装于盖板骨上时,针布条不可避免地存在着不同程度变形。要使针布变得平整,还需进行打磨操作。而使用MAGNOTOP系统,打磨工序即可省去。

针布的更换可直接在梳棉机上进行——成本高昂的盖板车间也不再有存在的必要了。

更高的经济效益
盖板车间的投资可省去
备用盖板的成本可省去
重包针布的服务费用可省去
运输成本可省去



针布更换无需工具

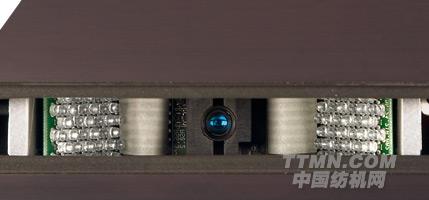

NEPCONTROL:检测所有棉条的质量

永久质量控制

只有特吕茨勒的NEPCONTROL TC-NCT能够真正取代高成本的实验室测试。TC-NCT在生产过程中对棉网进行监控并提供相应的质量信息。因此,无需再进行单独的实验室测试,并且每一米的棉条质量都得到了检测。



FLATCONTROL TC-FCT——盖板设定基准

快速、客观并可重复操作的基本调节

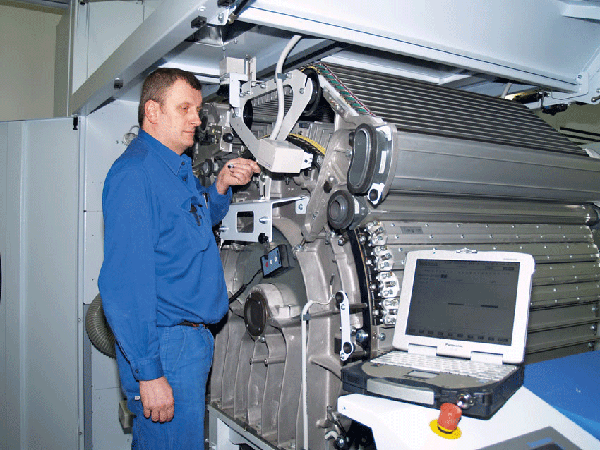

特吕茨勒的盖板测量系统FLATCONTROLTC-FCT实现了锡林和盖板间距的快速精确计算。该系统的优势不胜枚举。FLATCONTROLTC-FCT对盖板的基本调节也有很大帮助。首先,通过遥控器将测量盖板移至各自的设定位置。然后计算机的彩色显示屏显示盖板与锡林隔距图表。技师在数秒内即可完成盖板锡林隔距的调节——与使用塞尺相比,精度大大提高.

对整个盖板区域的测量

FLATCONTROL测量盖板占据三根常规盖板的位置,其传感器通过在整个工作区域内的移动,探测到锡林针布的距离。测量盖板内的微处理器存储所有的测量值。这些数据被无线传输到笔记本电脑,制成图表。

使用是为了改善质量

FLATCONTROLTC-FCT提供给技师的测量系统,有助于防止因移动盖板隔距设定过大而造成的质量问题。FALTCONTROLTC-FCT能够系统的降低一台梳棉机内部的设定偏差。这样,每一台梳棉机都在最佳设定下工作,平均质量水平由此得到提高。

系统的优点:
降低设定公差,提高生条质量
针布的使用寿命延长
快速盖板设定
可重复的、经过客观验证的设定
灵活应用于所有安装铝质盖板的特吕茨勒梳棉机
不受人为影响

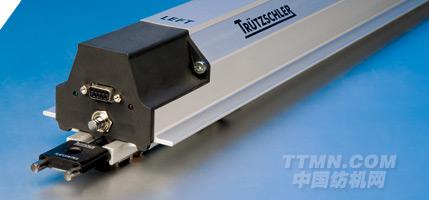

测量盖板

供货范围



不断改进的优异性能

新一代人造纤维梳棉机TC7-S

特吕茨勒超过30000台梳棉机的生产经验是研发新型梳棉机TC7-S的坚实基础。它完全针对人造纤维的加工而优化设计,重点集中在加强操作安全性、可靠性和耐用性方面。为了更好的适应不同客户的特别需求,特吕茨勒开创配合性设备和可选件的理念,使机器具有高度灵活性,根据不同需求而实现不同配置。

特别用于加工人造纤维的梳棉机

对于加工人造纤维来说,梳棉机的轻柔开松功能比清洁功能更重要。但开松功能的加强不能影响到对纤维的握持能力。因此,当梳棉机用于加工人造纤维时,必须对其进行改造。TC7-S由此诞生。该机器最重要的几项改造是:

MULTIWEBCLEAN——针对加工人造纤维进行了优化

不言而喻,锡林与梳理区的相互作用也针对加工人造纤维进行了优化协调。当加工原料品种更换时,更换相应的梳理元件只需几分钟。一旦设定完成,无需再进行调节。

SENSOFEED和DIRECTFEED:由贵金属制成的携带纤维部件

特别针对加工人造纤维,所有的棉箱零部件均由不锈钢制成,绝对能抵制任何还原剂侵蚀。结构和功能则与加工原棉的模型完全相同。

WEBFEED

Trützschler可靠的三罗拉WEBFEED系统也用于加工人造纤维。这时,处在首位的针辊换成了包有人造纤维针布的罗拉。所选针布使生产在纤维的开松程度和开松力度,及产量方面达到最优化。

使用导条罗拉,改善棉条质量

为了尽可能轻柔地将合成纤维棉条放入条筒,在WEBSPEED的出口处安装导条罗拉。该罗拉使棉条摩擦力降到最低,并防止产生静电。

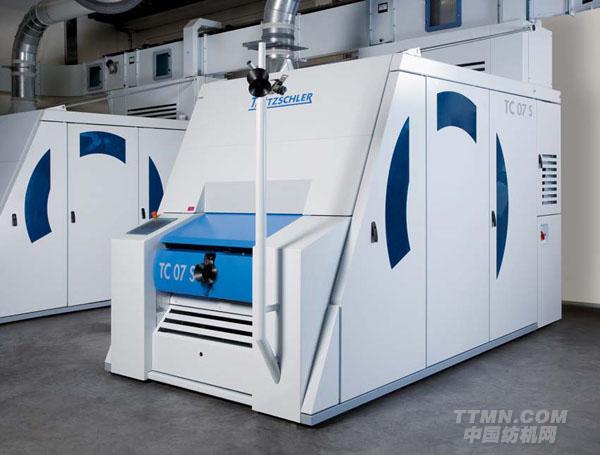

Man-made Fibres Card TC 7-S



缩短加工流程,提高经济效益

一体化并条机IDF使加工流程缩短

不存在的工序不会引发问题、产生故障和占用成本。客户应该多多利用这些好处。从并条道数上缩短加工流程的可能性最大。因此,当将一体化并条机IDF与特吕茨勒梳棉机TC7合并时,一道并条,即一道完整的工序,就省去了。

这样的合并尤其能提高任何支数以及各种混纺的OE气流纺纱线的生产效率。由于特吕茨勒梳棉/并条机集梳棉机TC7的全部优点以及口碑良好的并条技术于一身,故其产品质量更高。

开放式匀整并条机元件将生条直接喂入转杯纺纱机,使纺纱流程最短。带方形条筒装置的一体化并条机IDF完全能胜任这个任务。

一体化并条机IDF的特点:
3上3下双区牵伸
免维护、数控伺服电机
低质量惯性,高匀整动态性
牵伸倍数最大可达300%(3倍)
输出速度可达500m/min
棉条摆放受控制,无故障换筒
在喂入和输出区域安装特吕茨勒质量传感器
永久监控棉条质量

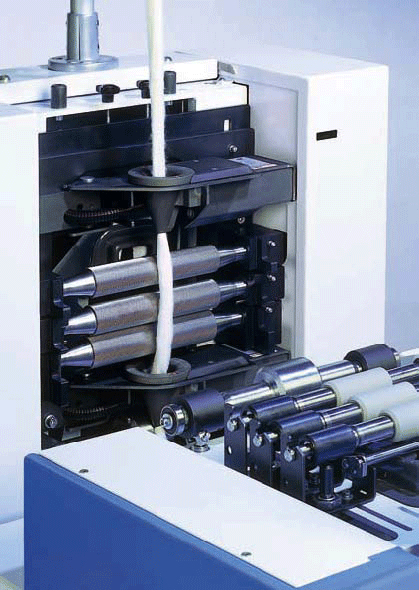

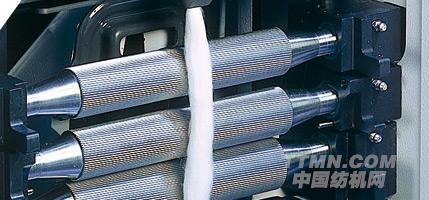

打开的自调匀整并条机单元



节能并免维护的驱动技术

第三代数控伺服电机

梳棉机TC7使用多种驱动马达和传动元件,提供令客户满意的驱动解决方案。这其中包括独立驱动锡林和刺辊的特殊AC马达,其转速可在必要时进行调节。特殊的免维护皮带保证长使用寿命。

对于良好控制来说,首要方面是实用

特吕茨勒为其梳棉机TC7的控制和质量数据输入开发了一套综合的系统。其核心是一台功能强大的工业计算机,记录所有传感器数据,并发送控制命令,包括向驱动和伺服电机发送控制命令。大号彩色触摸屏是操作者、维护人员和质量主管与计算机交流的界面。

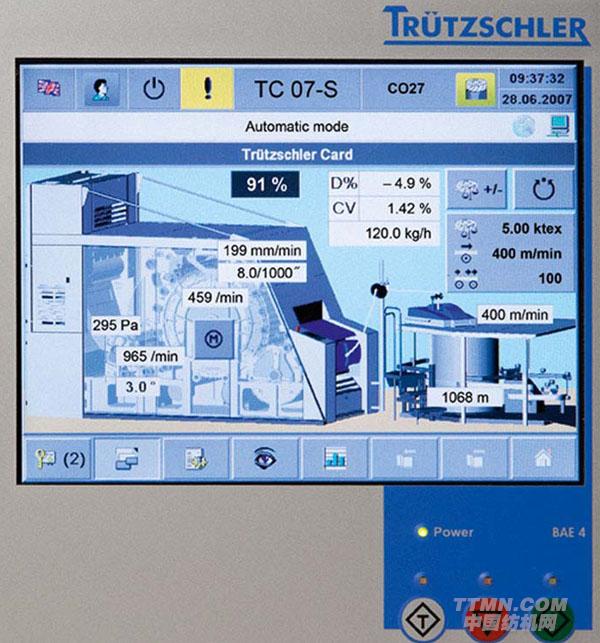

控制面板



生产卫生用品的清洁解决方案

特吕茨勒梳棉机的特殊用途

梳棉机不只用于纺纱厂,也可用于加工非织造产品和特殊纤维,如用漂白棉和粘胶制成的棉球、棉签、医用或化妆用品,或者需要加强清洁的亚麻和大麻之类的韧皮纤维。在加工这些产品时,与纺纱厂的常规棉条不同,梳棉机生产的条子都是特别细或特别粗的。并且,与纺纱厂生产的不同之处一般体现在传输和棉网吸风方面。

特殊用途:
棉签用棉条
棉球用棉条

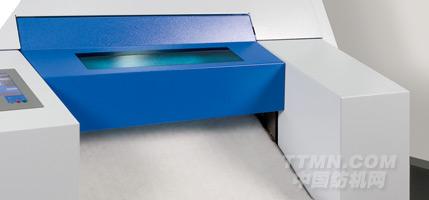

TC7横向棉条输送
棉网吸风
