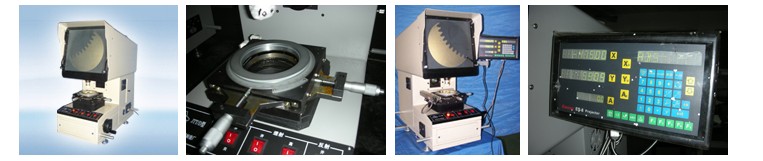

产品图片

用途：
本仪器适用于化纤厂生产过程中，检查喷丝孔形状、大小及是否阻塞的专用投影仪。
根据喷丝板的形状、大小、喷丝孔的布置情况配有专用工作台，可在纵、横向有效范围内检查任意一孔的检测要素。
规格：
投影屏直径
物镜放大倍率
物方视场直径
工作距离（物距F）
电源
外形尺寸　
　　　　　

∮300mm
50× 100× 可选
6mm 3mm
16.2mm 17.1mm
50Hz 220V
830×470×900mm




工作台规格：
根据用户喷丝板的外形尺寸及要求，仪器的基本规格可专门设计配置。
GZT-1 矩形工作台：
纵向 320mm
横向 120mm
可检查外形小于长360mm、宽150mm被检测孔成矩形分布的喷丝板。
RZT-1 圆形工作台：
横向 60mm
圆周 360度
可检查外形小于∮340mm、被检测孔中心直径在∮140mm~∮320mm圆周分布的喷丝板
