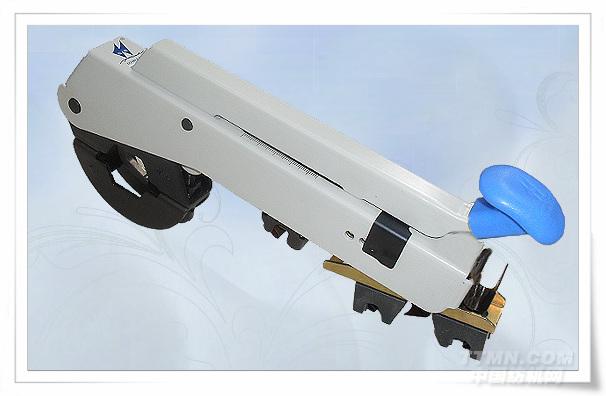

YJQ-128PB系列气动平面牵伸加压摇架

发布时间:2006-10-13


一.用途:
  YJQ-128PB系列气动平面伸是细纱机的传统牵伸装置,为三罗拉,长短皮圈,弹性销牵伸型式,其加压系统为气动加压,适用于各型环锭细纱机的新机配套和老机牵伸改造、紧密纺装置等配套及改造。适纺50mm以下棉纤维,合成纤维、化学纤维的纯纺及混纺。
二.产品结构特点
  1.加压系统以洁净压缩空气为压力源,由气囊集中提供压力,通过摇架上的杠杆机构将压力按比例要求均匀分配到前中后三档皮辊上而实现气动加压,。
  2.气动加压,压力稳定可靠,整车锭间压力差小。
  3.能实现整车无级调压、释压及半释压,重开车端头少,降低劳动强度。
  4.气动加压,压力无疲劳衰退,压力长期稳定高效,寿命长。
  5.采用四连杆机构,压力自锁稳定可靠,结构简单,操作便捷
三.独创专利创新点
● 国内突破创新:ZL2005 3 0171189 2
● 率先采用上罗拉定位座由传统板金冲压件改为特种材料粉末冶金精密铸造件,全面提升摇架的精度和强度
● 率先采用上罗拉(皮辊轴)加宽握持定位技术,突破性提升摇架“三线平行”精度,国内领先,国际一流。
● 单节十八锭、十二锭分段式气囊六角管(圆管)定位,结构简捷 高效,全面提升加压系统的稳定性
● 整车锭间、锭台小锭差,有效提高成纱质量

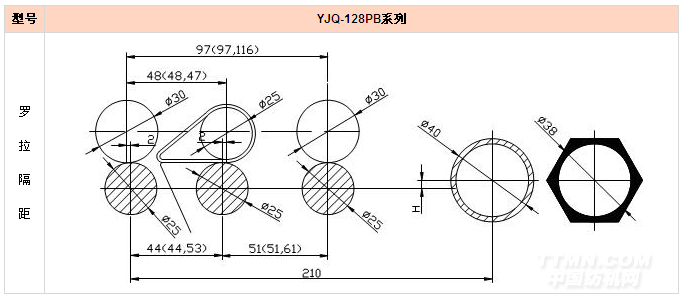

YJQ-128PB系列气动平面牵伸加压摇架结构及主要技术参数


牵伸形式

三罗拉长短皮圈气动加压平面牵伸

上罗拉直径(mm)

¢28~30

¢25

¢28~30

下罗拉直径(mm)

¢25

¢27

¢25

¢25

¢25

¢27

H值(mm)

2

3

上罗拉加压
(牛顿/双锭)

160~220

130~180

150~220

配备上肖 SFSX2-28/68         SX2-6833B
上皮圈规格 ¢36.75×27.8×(0.9~-1.1 ) ¢37×27.8×(0.9~1.1)
上罗拉轴握持部分尺寸

¢9.5×16

¢9.5(11.5)×22
¢9.5×16 ¢9.5(11.5)×22×
¢9.5×16 ¢9.5(11.5)×22
工作气压 0.06~015Mpa
摇架掀角 一档:45°     二档70°
