一．用途：
　　气动V形牵伸是细纱机的一种新型牵伸装置，为三罗拉，长短皮圈，弹性销牵伸，适用于各型环锭细纱机的新机配套和老机牵伸改造、紧密纺装置等配套及改造。适纺60mm以下棉纤维，合成纤维、化学纤维的纯纺及混纺。
二．产品结构特点
　　1.V形牵伸装置是把后区牵伸和主牵伸区位于同一平面的传统的牵伸形式改为将后罗拉中心提高到主牵伸区平面，且适当前移，使中后罗拉隔距缩小,后上罗拉沿下罗拉后移,后上、下罗拉中心线与主牵伸平面成25 o～28o夹角,导纱喇叭的位置与上下罗拉的位置相适应.此特点增加了粗纱须条与后下罗拉的接触弧面,增强了后区对纤维的控制,因而后区牵伸倍数得以提高,同时纱条以较高的紧密度程V形喂入主牵伸区,使总牵伸倍数较传统牵伸大,故称此装置为V形牵伸装置。
　　2.加压系统以洁净压缩空气为压力源，由气囊集中提供压力，通过摇架上的杠杆机构将压力按比例要求均匀分配到前中后三档皮辊上而实现气动加压，压力稳定一致、锭间差小，无疲劳衰退，产品稳定高效，寿命长。
　　3．气动加压，压力稳定，可实现强控制，大牵伸的纺纱工艺，效率高。
　　4．整车锭间压力差小，能实现整车无级调压、释压及半释压，重开车端头少，降低劳动强度。
　　5．采用四连杆机构，压力自锁稳定可靠，结构简单，操作便捷。
三．独创专利创新点
● 国内突破创新:ZL2005 3 0171189 2
●率先采用上罗拉定位座由传统板金冲压件改为特种材料粉末冶金精密铸造件,全面提升摇架的精度和强度
●率先采用上罗拉(皮辊轴)加宽握持定位技术,突破性提升摇架“三线平行”精度，国内领先，国际一流。
●单节十八锭、十二锭分段式气囊六角管（圆管）定位，结构简捷 高效，全面提升加压系统的稳定性
●整车锭间、锭台小锭差，有效提高成纱质量

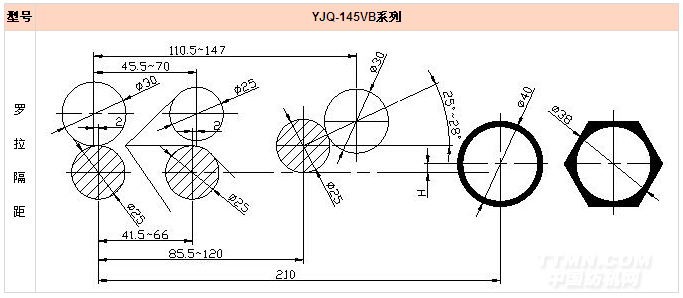

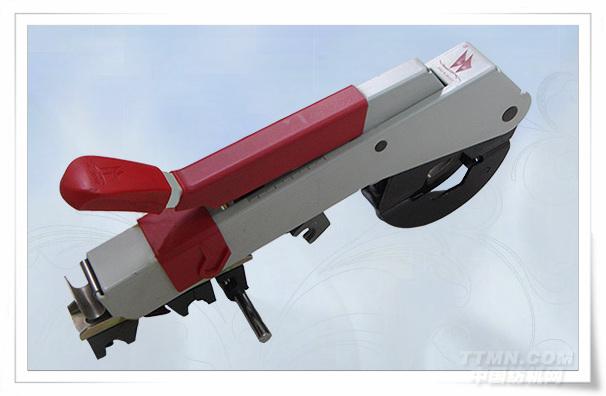

YJQ-145VB系列气动V形牵伸摇架结构及主要技术参数
