CPU124,24点,继电器输出
发布时间:2015-03-26
本机集成2个通讯口,其中1个PPI,1个自由通信口(FPORT),内部集成MODBUS协议,14DI/10DO共24个数字量I/O,程序空间12KB, 数据空间8KB,3路(晶体管输出型)、4路(继电器输出型)50KHz高

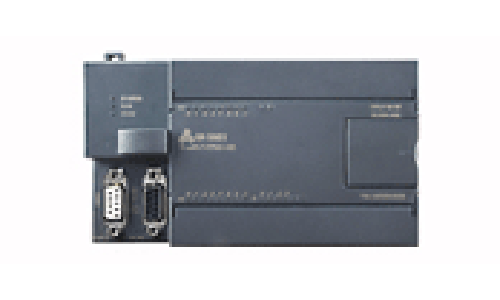

概览:
技术参数:
物理特性 |
|
尺寸(宽×高×深) |
137×80×62mm |
功耗 |
7W |
存储器特性 |
|
程序存储器 |
12KB,8KB为普通用户程序空间,4KB为加密用户程序空间 |
数据存储器 |
8KB |
掉电保持电源 |
采用钮扣电池 |
常规特性 |
|
定时器总数 1ms 10ms 100ms |
128(T0-T127) 4 16 108 |
计数器总数 |
128(采用钮扣电池) |
内存存贮器位 |
256(采用钮扣电池) |
时间中断 |
2×1ms分辨率 |
边沿中断 |
4个上升沿和/或4个下降沿 |
布尔量运算执行时间 |
0.5µs |
浮点运算执行时间 |
16µs |
实时时钟 |
支持 |
集成的通信功能 |
|
通讯接口 |
2个通信口,PORT0:PPI, RS485电平, FPROT:自由通讯口,RS485 |
PPI波特率 |
9.6, 19.2kbps |
自由口波特率 |
1.2k至 115.2kbps |
每段最大电缆长度 使用隔离中继器 未使用隔离中继器 |
38.4k时1200米 50米 |
最大站点数 |
每段4个站,每个网络32个站 |
最大主站数 |
16 |
点到点(PPI主站模式) |
否 |
电源功能 |
|
输入电压范围 |
85-264VAC(47-63HZ) |
为扩展总线提供+5V电源 |
提供,500mA |
24 VDC传感器电源 |
提供,240mA |
I/O特性 |
|
本机数字量输入点数 |
14 |
输入类型 |
漏型/源型 |
本机数字量输出点数 |
10 |
输出类型 |
继电器,干触点 |
数字I/O映象区 |
128 (64输入/64输出) |
模拟I/O映象区 |
32(16输入/16输出) |
允许最大扩展I/O模块数 |
3 |
最大数字量I/O点数 |
48 |
最大模拟量I/O点数 |
12AI/6AO |
脉冲捕捉输入 |
14 |
高速计数器 单相计数器 双相计数器 |
4×50KHz,支持HSC0、HSC1、HSC2和HSC3,不支持HSC4和HSC5 1×30KHZ,支持模式9,HSC0 |
数字量输入特性 |
|
本机集成数字量输入点数 |
14 |
输入类型 |
漏型/源型 |
额定电压 |
24V DC |
最大持续允许电压 |
30V DC |
逻辑1信号 (最小) 逻辑0信号 (最大) |
14 VDC,2.5mA 5 VDC,1mA |
隔离(现场与逻辑) 光电隔离 隔离组 |
有 500V AC,1分钟 见接线图 |
同时接通的输入 |
14 |
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输入)、50米(高速计数器输入) 300米(标准输入) |
数字量输出特性 |
|
本机集成数字量输出点数 |
10 |
输出类型 |
继电器,干触点 |
每点额定电流(最大) 浪涌电流(最大) |
2A 5A,4S@10%占空比 |
灯负载(最大) |
30 WDC/200WAC |
接通电阻(接点) |
0.2欧姆 |
同时接通的输出 |
10 |
两个输出并联 |
否 |
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输出) 150米(标准输出) |
配件及相应链接:
1、编程电缆:CTS7 191-USB10;
2、电池:普通2030钮扣电池,本公司不供货;
3、编程卡:CTS7 291-PC001;
4、差分模块:CTS7 291-EC001;

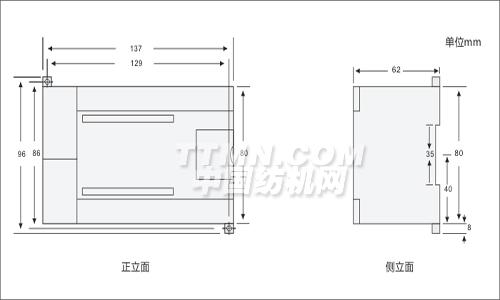

安装规格:

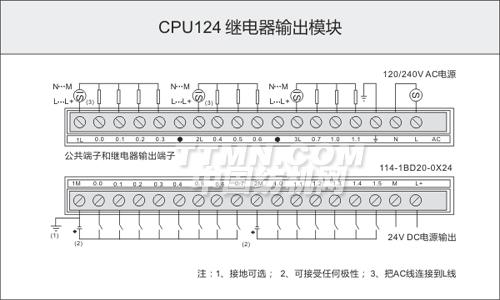

接线图:
通讯端口定义
连接器
插针号
FPORT(RS485)
PORT0(RS485)
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
逻辑地
逻辑地
6
+5V,100Ω串联电阻器
+5V,100Ω串联电阻器
7
+24V
+24V
8
RS-485信号A
RS-485信号A
9
/
/
连接器外壳
机壳接地
机壳接地
