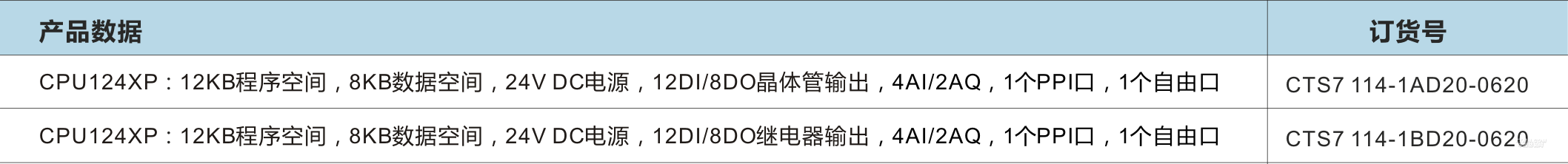

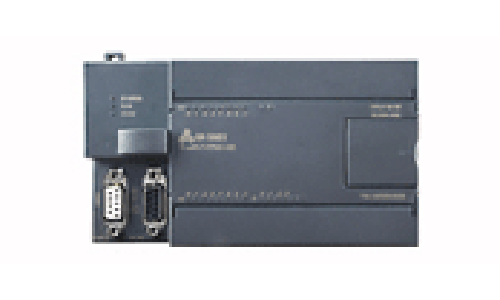

CPU124XP，晶体管输出型
发布时间：2015-03-26
本机集成2个通讯口，其中1个为PPI，1个自由通信口（FPORT），内部集成MODBUS协议，12DI/8DO，4AI，2AQ; 程序空间12KB，数据空间8KB，4路高速计数器输入。

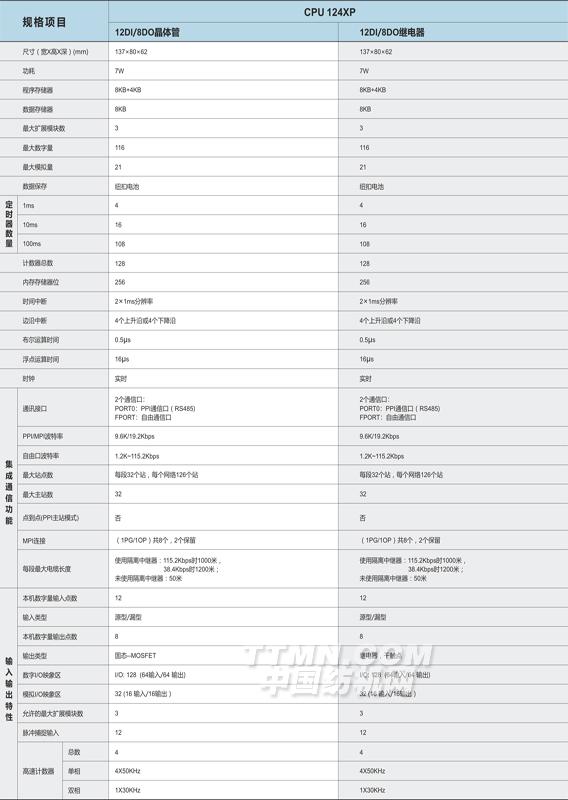

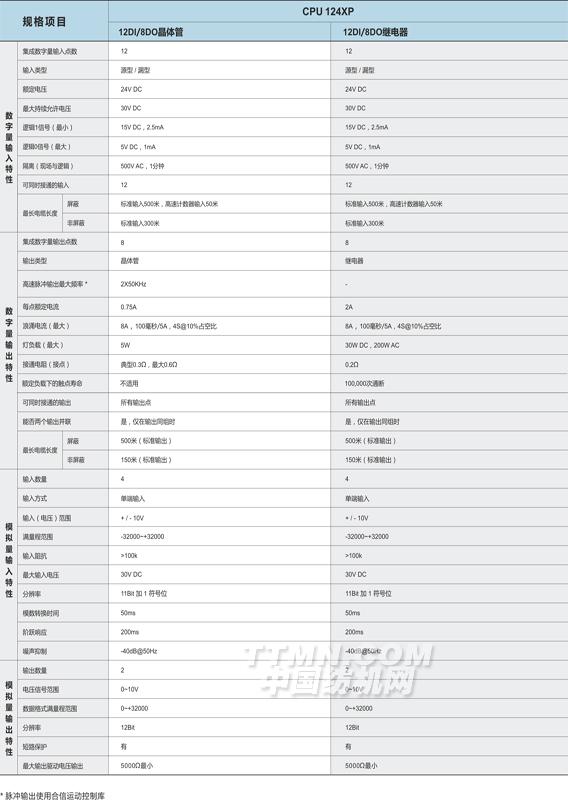

技术参数：
配件及相应链接：
1、编程电缆：CTS7 191-USB10；
2、电池：普通2032纽扣电池,本公司不供货；
3、编程卡：CTS7 291-PC001；
4、差分模块：CTS7 291-EC001；

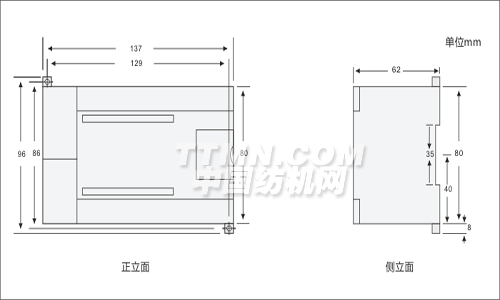

安装规格：

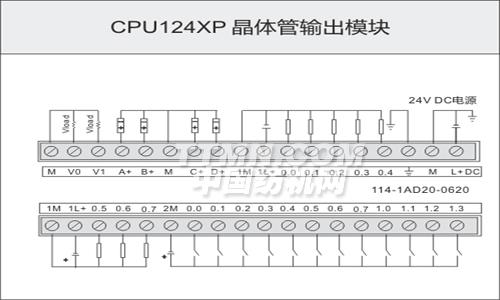

接线图：
通讯端口定义：
|
连接器 |
插针号 |
FPORT（RS485) |
PORT0(RS485) |
|
|
1 |
机壳接地 |
机壳接地 |
|
2 |
逻辑地 |
逻辑地 |
|
|
3 |
RS-485信号B |
RS-485信号B |
|
|
4 |
RTS(TTL) |
RTS(TTL) |
|
|
5 |
逻辑地 |
逻辑地 |
|
|
6 |
+5V，100Ω串联电阻器 |
+5V，100Ω串联电阻器 |
|
|
7 |
+24V |
+24V |
|
|
8 |
RS-485信号A |
RS-485信号A |
|
|
9 |
/ |
/ |
|
|
连接器外壳 |
机壳接地 |
机壳接地 |
