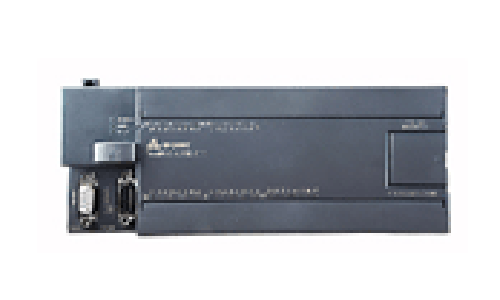

CPU126 晶体管输出型
发布时间:2015-03-26
本机集成2个通讯口,其中1个为PPI,1个自由通信口(FPORT),内部集成MODBUS协议,24DI/16DO共40个数字量I/O,程序空间12KB,数据空间8KB,4路50KHz高速计数器。
概览:
规格参数 |
订货号 |
CTSC-100 CPU126,24VDC电源,24DI×24VDC,16DO×24VDC,双通信口 |
CTS7 116-1AD20-0X40 |
物理特性 |
|
尺寸(宽×高×深) |
198×80×62mm |
功耗 |
11W |
存储器特性 |
|
程序存储器 |
12KB,8KB为普通用户程序空间,4KB为加密用户程序空间 |
数据存储器 |
8KB |
掉电保持电源 |
采用钮扣电池 |
常规特性 |
|
定时器总数 1ms 10ms 100ms |
128(T0-T127) 4 16 108 |
计数器总数 |
128(采用钮扣电池) |
内存存贮器位 |
256(采用钮扣电池) |
时间中断 |
2×1ms分辨率 |
边沿中断 |
4个上升沿和/或4个下降沿 |
布尔量运算执行时间 |
0.5µs |
浮点运算执行时间 |
16µs |
实时时钟 |
支持 |
集成的通信功能 |
|
通讯接口 |
2个通信口,PORT0:PPI, RS485电平, FPROT:自由通讯口,RS485 |
PPI波特率 |
9.6, 19.2kbps |
自由口波特率 |
1.2k至 115.2kbps |
每段最大电缆长度 使用隔离中继器 未使用隔离中继器 |
38.4k时1200米 50米 |
最大站点数 |
每段4个站,每个网络32个站 |
最大主站数 |
16 |
点到点(PPI主站模式) |
否 |
电源功能&, lt;, /P> |
|
输入电压范围 |
20.4到28.8 VDC ,有防反接保护 |
为扩展总线提供+5V电源 |
提供,500mA |
24 VDC传感器电源 |
不提供 |
I/O特性 |
|
本机数字量输入点数 |
24 |
输入类型 |
漏型/源型 |
本机数字量输出点数 |
16 |
输出类型 |
固态-MOSFET(源型) |
数字I/O映象区 |
128 (64输入/64输出) |
模拟I/O映象区 |
32(16输入/16输出) |
允许最大扩展I/O模块数 |
3 |
最大数字量I/O点数 |
128 |
最大模拟量I/O点数 |
12AI/6AO |
脉冲捕捉输入 |
24 |
高速计数器 单相计数器 AB相计数器 |
4×50KHz,支持HSC0、HSC1、HSC2和HSC3,不支持HSC4和HSC5 1×30KHZ,支持模式9,HC0 |
数字量输入特性 |
|
本机集成数字量输入点数 |
24 |
输入类型 |
漏型/源型 |
额定电压 |
24V DC |
最大持续允许电压 |
30V DC |
逻辑1信号 (最小) 逻辑0信号 (最大) |
14 VDC,2.5mA 5 VDC,1mA |
隔离(现场与逻辑) 光电隔离 隔离组 |
有 500V AC,1分钟 见接线图 |
同时接通的输入 |
24 |
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输入)、50米(高速计数器输入) 300米(标准输入) |
数字量输出特性 |
|
本机集成数字量输出点数 |
16 |
输出类型 |
固态-MOSFET(源型) |
每点额定电流(最大) 浪涌电流(最大) |
0.75A 8A,100毫秒 |
灯负载(最大) |
5W |
接通电阻(接点) |
0.3欧姆,最大0.6欧姆 |
高速脉冲输出 |
2×50KHz,分别为Q0.0和Q0.1,无方向输出; 支持运控CPU的MC_PTP_R/MC_SPEED_CTRL等指令,不支持编程软件中的PTO/PWM指令 |
同时接通的输出 |
16 |
两个输出并联 |
是,仅输出同组时 |
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输出) 150米(标准输出) |

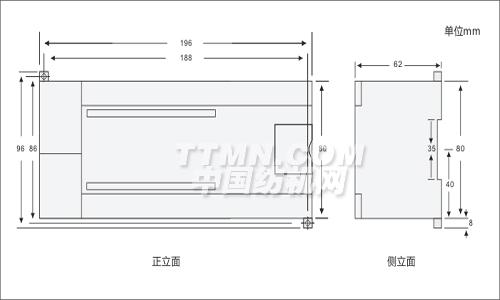

尺寸图:

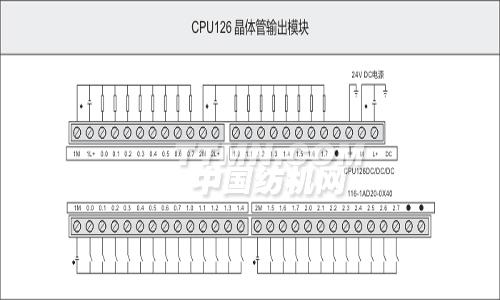

接线图:
通讯端口定义:
连接器 |
插针号 |
FPORT(RS485) |
PORT0(RS485) |
|
1 |
机壳接地 |
机壳接地 |
2 |
逻辑地 |
逻辑地 |
|
3 |
RS-485信号B |
RS-485信号B |
|
4 |
RTS(TTL) |
RTS(TTL) |
|
5 |
逻辑地 |
逻辑地 |
|
6 |
+5V,100Ω串联电阻器 |
+5V,100Ω串联电阻器 |
|
7 |
+24V |
+24V |
|
8 |
RS-485信号A |
RS-485信号A |
|
9 |
/ |
/ |
|
连接器外壳 |
机壳接地 |
机壳接地 |
