EM121数字量输入模块
发布时间：2015-03-26
数字量模块，8点输入，24V DC。
输入模块采用滤波抗扰动技术。
概览：
|
规格参数
|
订货号
|
|
TrustPLC CTSC-100 EM121数字量输入模块，8点输入
|
CTS7 121-1BF10
|
性能参数
|
特性
|
8点输入，24V DC
|
|
订货号
|
CTS7 121-1BF10
|
|
物理特性
|
|
|
尺寸(宽×高×深)
|
46×80×62mm
|
|
功耗
|
2W
|
|
输入特性
|
|
|
输入点数
|
8
|
|
输入类型
|
漏型/源型
|
|
输入电压
|
|
|
额定值
|
24V DC
|
|
最大允许电压
|
30V DC
|
|
浪涌电压
|
35V DC， 0.5秒
|
|
信号"1"
|
18～30V
|
|
信号"0"
|
0～5V
|
|
隔离
|
|
|
光电隔离
|
500V AC，持续时间1分钟以内
|
|
每组隔离点数
|
4点
|
|
最长输入时延
|
4.5毫秒
|
|
漏电流
|
最大1mA AC
|
|
电缆长度
|
|
|
非屏蔽
|
300 米
|
|
屏蔽
|
500 米
|
|
可同时为 ON 的输入点数
|
|
|
50℃
|
8
|
|
+5V DC消耗电流
|
40 mA
|
技术特性
· 输入端采用双向光电隔离，可靠性高
· 先进的硬件滤波技术，滤波时间为4.5ms ，抗扰动能力强
使用规范
· 输入信号每组可以采用共阴或共阳接法
· 输入点的最高输入电压为30VDC，超过此电压会损坏模块
安装规格：

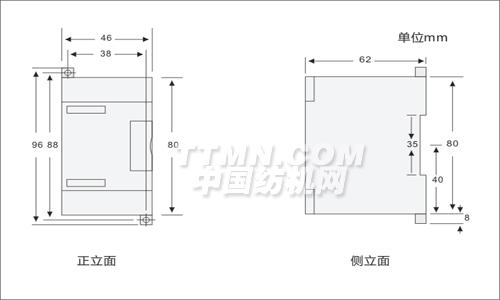

尺寸图：

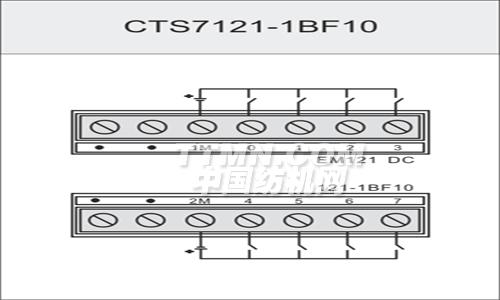

接线图：
