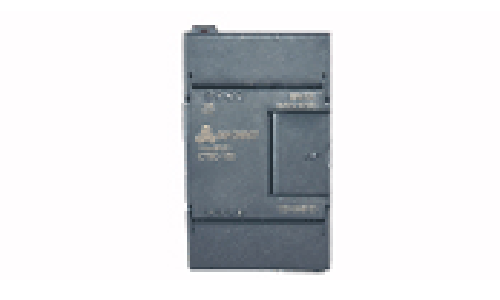

EM122晶体管输出模块
发布时间:2015-03-26
数字量模块,8点,24V DC,晶体管输出,0.75A。
输出都采用了光电隔离技术。
概览:
规格参数 |
订货号 |
TrustPLC CTSC-100 EM122晶体管输出模块,8点,24V DC,晶体管输出 |
CTS7 122-1BF10 |
特性 |
8点输出,24V DC |
订货号 |
CTS7 122-1BF10 |
物理特性 |
|
尺寸(宽×高×深) |
46×80×62mm |
功耗 |
2W |
输出特性 |
|
输出点数 |
8 |
输出类型 |
固态-MOSFET |
输出电压 |
|
额定负载电压 允许电压范围 信号"1" 信号"0" |
24V DC 20.4~28.8V DC 最小20V DC 最大0.1V DC(10K欧姆负载) |
输出电流 |
|
信号"1" 输出组数 每组输出点数 同时为ON的输出点数 每组最大电流 灯载 接触电阻 每点漏电流(最大) 浪涌电流(最大) |
0.5A 2 4 8 2A 5W 0.3欧姆,最大值0.6欧姆 10微安 8A,100毫秒 |
隔离 |
光耦隔离,500V AC,持续时间1分钟以内 |
每组隔离点数 |
4点 |
输出延时 |
|
关-开 开-关 |
最大50微秒 最大200微秒 |
电缆长度 |
|
非屏蔽 |
150 米 |
屏蔽 |
500 米 |
+5V DC消耗电流 |
72mA |

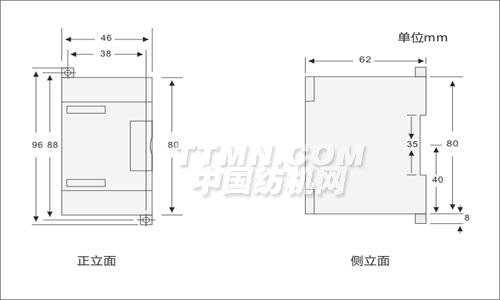

尺寸图:

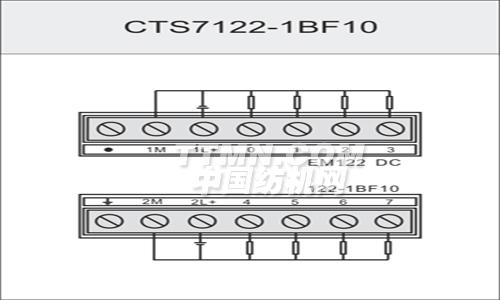

接线图:
