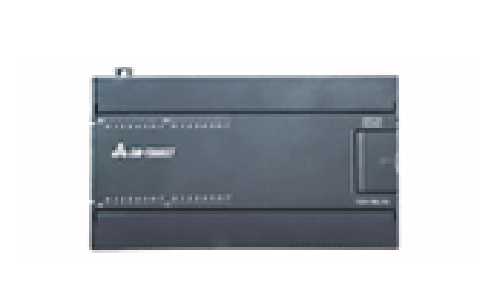

EM123数字量输入输出模块,晶体管输出
发布时间:2015-03-26
数字量模块,16DI/16DO,24V DC,晶体管输出,0.75A。
输入输出都采用了光电隔离技术。
概览:
名称 | 订货号 |
16DI/16DO, 晶体管输出 | CTS7 123-1BL10 |
特性 |
16点输入/16点输出 ,24V DC,0.5A |
订货号 |
CTS7 123-1BL10 |
物理特性 |
|

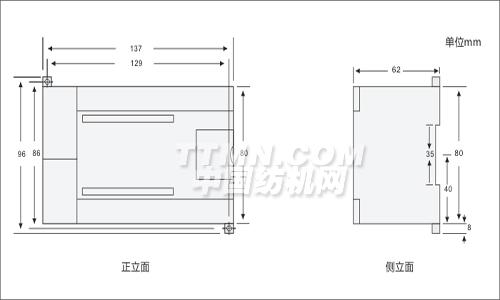

尺寸(宽×高×深) |
138×80×62mm |
功耗 |
6W |
输入特性 |
|
输入点数 |
16 |
输入类型 |
漏型/源型 |
输入电压 |
|
额定值 |
24V DC |
最大允许电压 |
30V DC |
浪涌电压 |
35V DC, 0.5秒 |
信号"1" |
18~30V |
信号"0" |
0~5V |
隔离 |
|
光电隔离 |
500V AC,持续时间1分钟以内 |
每组隔离点数 |
8点 |
最长输入时延 |
4.5毫秒 |
漏电流 |
最大1mA AC |
电缆长度 |
|
非屏蔽 |
300 米 |
屏蔽 |
500 米 |
可同时为 ON 的输入点数 |
|
40℃ |
16 |
50℃ |
16 |
输出特性 |
|
输出点数 |
16 |
输出类型 |
固态-MOSFET |
输出电压 |
|
额定负载电压 允许电压范围 信号"1" 信号"0" |
24V DC 20.4~28.8V DC 最小20V DC 最大0.1V DC(10K欧姆负载) |
输出电流 |
|
信号"1" 输出组数 每组输出点数 同时为ON的输出点数 每组最大电流 灯载 接触电阻 每点峰值电流 浪涌电流(最大) |
0.5A 3 4/4/8 16 2/2/4A 5W 0.3欧姆 10微安 8A,100毫秒 |
隔离 光耦隔离,500V AC,持续时间1分钟以内 |
|
每组隔离点数 |
4/4/8 |
输出延时 |
|
关-开 开-关 |
最大50微妙 最大200微妙 |
电缆长度 |
|
非屏蔽 |
150 米 |
屏蔽 |
500 米 |
电源损耗 |
|
+5V DC消耗电流 |
173 mA |

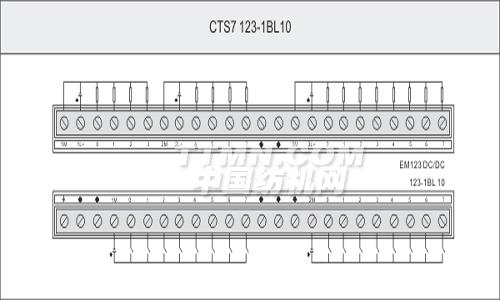

接线图:
