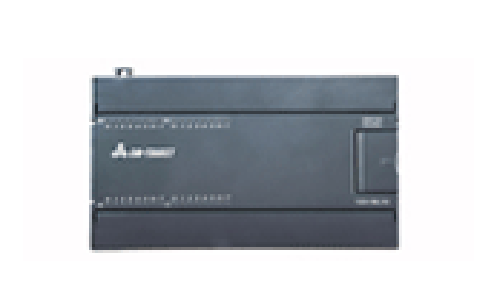

EM123数字量输入输出模块,继电器输出
发布时间:2015-03-26
数字量模块,16DI/16DO,24V DC,继电器输出,2A。
输入输出都采用了光电隔离技术和输入模块滤波抗扰动技术。
概览:
名称:EM123数字量输入输出模块,继电器输出 |
订货号:CTS7 123-1PL10 |
规格:16DI/16DO,继电器输出 |
技术参数:
特性 |
16DI×24VDC,16DO×继电器 |
订货号 |
CTS7 123-1PL10 |
物理特性 |
|

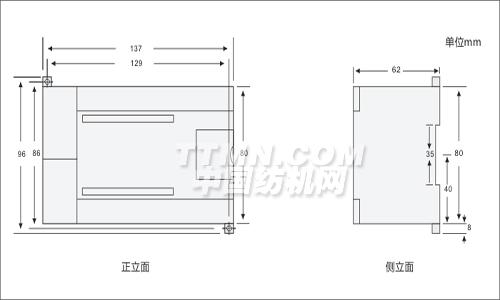

尺寸(宽×高×深) |
138×80×62mm |
功耗 |
6W |
输入特性 |
|
输入点数 |
16 |
输入类型 |
漏型/源型 |
输入电压 |
|
额定电压 |
24V DC |
最大持续允许电压 |
30V DC |
浪涌电压 |
35VDC, 0.5秒 |
逻辑1信号 (最小) |
14 VDC,2.5mA |
逻辑0信号 (最大) |
5 VDC,1mA |
隔离(现场与逻辑) |
|
光电隔离 |
500V AC,1分钟 |
每组隔离点数 |
8点 |
最长输入延时 |
4.5ms |
漏电流 |
最大1mA AC |
最大电缆长度 |
|
屏蔽 |
500米 |
非屏蔽 |
300米 |
可同时为ON的输入点数 |
|
40℃ |
16 |
50℃ |
16 |
输出特性 |
|
输出点数 |
16 |
输出类型 |
继电器-干触点 |
输出电流 |
0.75A |
信号'1' 输出组数 每组输出点数 同时为ON的输出点数 每组最大电流 灯载 接触电阻 浪涌电流(最大) 短路保护 |
2A 4 4 16 8A DC:30W,AC:200W 0.2欧姆 7A,触点关闭 外部提供 |
隔离 |
|
每组隔离点数 线圈和逻辑电源之间 线圈和触点之间 电阻(线圈和触点之间) |
4点 无 1500VAC,持续一分钟 最小100MΩ |
继电器特性 |
|
开关延时 开关频率(最大) 机械开关次数(空载) 触点寿命(额定负载) |
15 毫秒 1HZ 10.000.000 100.000 |
电缆长度 |
|
屏蔽 非屏蔽 |
500米(标准输出) 150米(标准输出) |
电源损耗 |
|
+5VDC消耗电流 |
138mA |
L+ |
接通时每个输出9mA |
L+线圈电压范围 |
20.4-28.8V DC |

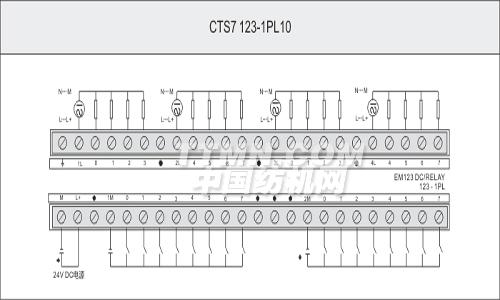

接线图:
