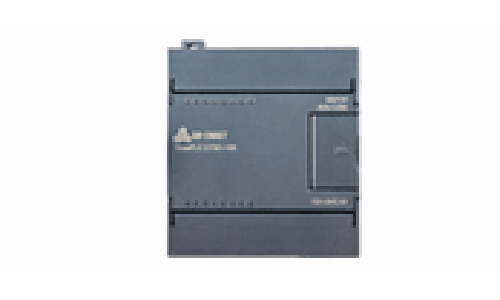

EM131四通道模拟量输入模块
发布时间:2015-03-26
4点模拟量输入模块,光电隔离,12位精度,电压或电流输入。
本身集成CPU处理器,采用先进的滤波技术。
概览:
规格参数 |
订货号 |
TrustPLC CTSC-100 EM131模拟量输入模块,4路电流电压输入, 12BIT |
CTS7 131-0HC10 |
物理特性 |
|
尺寸(宽×高×深) |
71.2×80×62mm |
功耗 |
2W |
电源损耗 |
|
+5V DC消耗电流 |
34mA |
L+ |
40mA |
L+线圈电压范围 |
20.4~28.8V DC |
LED灯指示 |
24V 电源状态,亮表示电源正常,灭表示电源故障 |
模拟量输入特性 |
|
输入点数 |
4 |
隔离(现场与逻辑电路间) |
无 |
输入类型 |
差分输入 |
量程范围 |
|
电压输入(单极性) |
0~10V, 0~5V |
电压输入(双极性) |
±5V, ±2.5V |
电流输入 |
0~20 mA |
数据字格式 |
15~30V |
单极性,全量程 |
0~32000 |
双极性,全量程 |
-32000~32000 |
输入分辨率 |
|
电压输入(单极性) |
2.5 mV (0~10V量程) 1.25 mV (0~5V量程) |
电压输入(双极性) |
2.5 mV (±5V量程) 1.25 mV (±2.5V量程) |
电流输入 |
5μA (0~20mA量程) |
测量误差 | 小于0.5% |
模数转换时间 |
小于300μs |
模拟量输入响应时间 |
100ms |
共模抑制 |
40dB,DC to 60Hz |
共模电压 |
信号电压+共模电压(必须小于等于12V) |
输入阻抗 |
不小于10MΩ |
最大输入电压 |
30V |
最大输入电流 |
30mA |
校准与量程选择
- 校准与量程选择开关位置
- 输入校准
由于校准调节影响到模拟多路开关后的运放,因而将影响所有的用户输入通道。另外,由于多路开关前的各输入通道的元件参数可能存在差异,
因而即使在校准后,同一输入信号在不同通道上的读数也就会存在轻微的差异。 模块内部对输入已经做了滤波处理,测量结果比较稳定。如果要求
更好的性能参数,可以启动用于模块所有输入的模拟输入滤波器,计算平均值时,选择64次以上的采样次数。
校准步骤如下:
1、 切断模块外部电源,配置DIP开关以选择所需要的输入量程。
2、 接通PLC系统的CPU和模块电源,等待15分钟以上
3、 用一个变送器、一个电压源或一个电流源,将满刻度值信号加到一个输入通道
4、 读取CPU中该输入通道的测量值读数
5、 调节GAIN(增益)电位器,直到读数为32000。
- 量程选择
下表所示为如何用DIP开关设置EM 2314AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。
下表中,ON为接通,OFF为断开。需要特别注意的是,未使用的DIP开关SW4~SW6,必须设置到OFF的位置。
单极性 |
满量程输入 |
分辨率 |
||
SW1 |
SW2 |
SW3 |
||
ON |
OFF |
ON |
0 - 10V |
2.5mV |
ON |
OFF |
0 -5V |
1.25mV |
|
0 - 20mA |
5 uA |
|||
双极性 |
满量程输入 |
分辨率 |
||
SW1 |
SW2 |
SW3 |
||
OFF |
OFF |
ON |
± 5 V |
2.5mV |
ON |
OFF |
± 2.5 V |
1.25m |
输入数据格式
注意:模数转换器(ADC)的12位读数,其数据格式是左端对齐的。最高有效位是符号位(0表示正数),对单极性格式,
3个连续的0使得ADC计数值每变化1个单位,则数据字的变化是以8为单位变化的。对双极性格式,4个连续的0使得
ADC计数值每变化1个单位,则数据字的变化是以16为单位变化的。

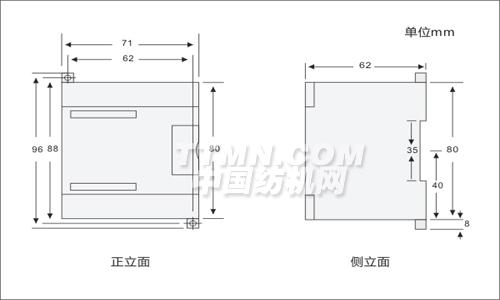

安装规格:

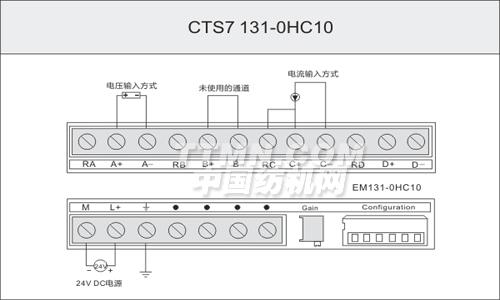

接线图:
