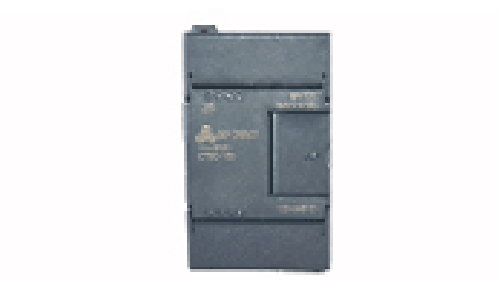

EM132模拟量输出模块
发布时间：2015-03-26
2点模拟量输出模块，光电隔离，±10V电压或0-20mA电流输出。
本身集成CPU处理器，采用先进的滤波技术。
概览：
|
规格参数
|
订货号
|
|
TrustPLC CTSC-100 EM132模拟量输出模块，2路电流电压输出，12BIT
|
CTS7 132-0HB10
|
|
特性
|
EM132: 2 AQ × 12位
|
|
订货号
|
CTS7 132-0HB10
|
|
物理特性
|
|
|

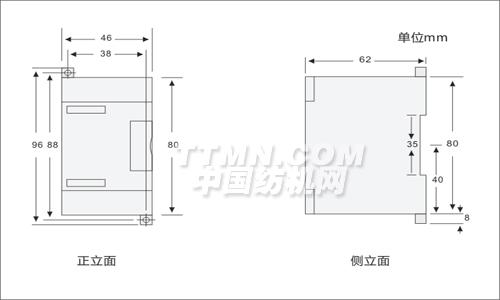

尺寸(宽×高×深)
|
46×80×62mm
|
|
功耗
|
2W
|
|
电源损耗
|
|
|
+5V DC消耗电流
|
24 mA
|
|
L+
|
61 mA
|
|
L+线圈电压范围
|
20.4～28.8V DC
|
|
LED灯指示
|
24V 电源状态，亮表示电源正常，灭表示电源故障
|
| 模拟量输出特性 | |
| 输出点数 |
2
|
| 隔离（模拟到数字） |
无
|
|
输出范围
|
|
|
电压输出
电流输出
|
±10V
0～20mA
|
|
输出分辨率
|
|
|
电压输出
电流输出
|
12BIT
11BIT
|
|
数据字格式
|
|
|
电压输出
电流输出
|
-32000～+32000
0～32000
|
| 测量误差 |
典型值: 满量程的±0.5%，最坏情况：满量程的±2%
|
|
稳定时间
|
|
|
电压输出
电流输出
|
100μs
2ms
|
|
最大驱动@24V用户电源
|
|
|
电压输出
电流输出
|
最小5000Ω
最大500Ω
|
接线图：
