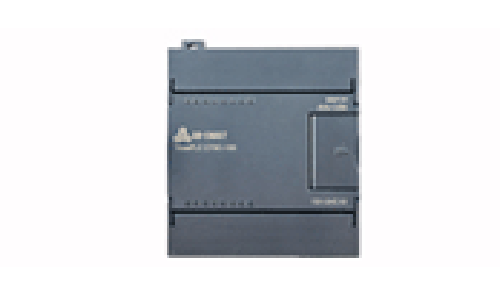

EM131-7ND 温度采集模块
发布时间:2015-03-26
NTC/2PT100,2路电压或电流输入,光电隔离,16位精度。
本身集成CPU处理器,采用先进的滤波技术。
概览:
规格参数 |
订货号 |
TrustPLC CTSC-100 EM131混合输入模块,2点NTC或PT100,2点电压或电流输入,隔离型16位精度 |
CTS7 131-7ND10 |
详细说明:
主要特性
- 总线、电源、通道间全隔离,可靠性高,抗干扰能力强
- 16位采样精度,采用硬件滤波技术,测量值更加准确稳定
- 供电电源有反接保护和浪涌吸收功能,适用于恶劣的工业环境
使用规范
- 信号线应采用屏蔽线,屏蔽线需单端接地
- 在系统有良好接地的情况下模块的接地端应接到地线上,否则不接地
规格参数
规格项目 |
CTS7 131-7ND10 |
功耗 |
0.8W |
电源损耗 |
|
+5VDC消耗电源 |
0.12W |
L+ |
37mA |
L+线圈电压范围 |
20.4-28.8VDC |
LED指示灯 |
电源指示良好ON=24VDC供电正常,OFF=无24VDC供电 SN:ON=模块故障,闪烁=输入信号错误,OFF=无错 |
输入类型 |
模块参考接地热电阻 |
热电阻输入范围 |
热电阻类型(任选一种): Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm) NTC(R25=10K B=3950, 25=10K B=3435) |
电压输入 |
-5V----5V,-10V---10V,0V---5V,0V---10V |
电流输入 |
0---20mA |
输入点数 |
2PT100/2NTC和2AI |
隔离特性 |
|
现场至逻辑 |
500VAC |
现场至24VDC |
500VAC |
24V到逻辑 |
500VAC |
共模输入范围(输入通道至输入通道) |
0 |
共模抑制 |
>120dB@120VAC |
输入分辨率 |
|
温度 |
0.1℃/0.1℉ |
电压 |
15位+符号位 |
测量原理 |
Sigma-Delta |
模块更新时间(所有通道) |
425ms |
到传感器的导线长度 |
最大100米 |
导线回路电阻 |
20Ω |
噪声抑制 |
85db@50Hz/60Hz/400Hz |
数据字格式 |
电压:-32000至+32000 |
输入阻抗 |
>10MΩ(温度输入);200KΩ(电压、电流输入) |
最大输入电压 |
30VDC(检测),5VDC(源) |
分辨率 |
15位+符号位 |
输入滤波衰减 |
-3db@21KHz |
基本误差 |
0.05%Fs(电阻) |
重复性 |
0.1%Fs |
配置设定输入类型 |
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
100 pt0.003850(Default) |
0 |
0 |
0 |
- |
- |
100Ω pt0.003920 |
0 |
0 |
1 |
- |
- |
100Ω pt0.00385055 |
0 |
1 |
0 |
- |
- |
100Ω pt0.003916 |
0 |
1 |
1 |
- |
- |
100Ω pt0.00302 |
1 |
0 |
0 |
- |
- |
NTC R25=10K, B=3950 |
1 |
0 |
1 |
- |
- |
NTC R25=10K, B=3435 |
1 |
1 |
0 |
- |
- |
备用 |
1 |
1 |
1 |
- |
- |
0-5V |
- |
- |
- |
0 |
0 |
0-20MA |
- |
- |
- |
0 |
0 |
0-10V |
- |
- |
- |
0 |
1 |
-10V-10V |
- |
- |
- |
1 |
0 |
-5V-5V |
- |
- |
- |
1 |
1 |
SW6 |
标定方向 |
SW7 |
测量单位 |
SW8 |
接线方式 |
0 |
正标定(+3276.7度) |
0 |
摄氏度(℃) |
0 |
3线 |
1 |
|
1 |
华氏度(℉) |
1 |
2线或4线 |

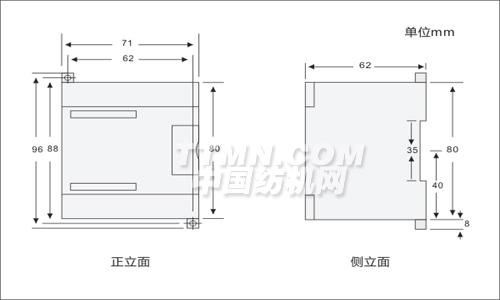

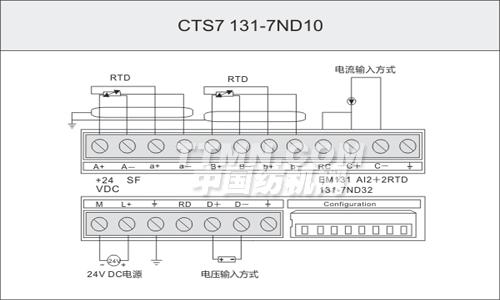

接线图:
