产品数据

定货号

Copanel TP10触摸操作面板，10.4寸，800×600，TFT真彩，RS485，26万色，真彩色数字屏

CTS6 T10-CH020

规格项目

TP10

显

示

屏

类型

10.4英寸

分辨率（宽×高，象素）

800 ×600

色度

26万色（彩色）

亮度（CD/㎡）

350

视觉度（上下左右）

50/60/75/75

背光灯

LED

背光灯的平均亮度寿命（25℃）

20000小时（典型值）

重量

2.0KG

安装角度

垂直

接口

RS485/RS232/USB

（SD卡、CAN、LAN预留）

变量

项目中的变量数目

2048

报警

报警类别的数目

32

离散量报警的数目

2000

模拟量报警的数目

200

报警的长度（字符数）

50

画面

画面数目

100

每个画面的域数目

200

每个画面的变量数目

200

每个画面的复杂对象的数目

5

配方

配方的数目

100

每个配方中的元素数目

500

每个配方的数据记录数目

200

记录

记录数

20

每条记录中的条目数

5，000，000

趋势

趋势数目

300

文本图形列表

文本列表的数目

400

图形列表的数目

500

所有列表的数目

500

每个文本或图形列表的条数目

256

图形对象的数目

1000

用户管理

用户组

50

授权

32

用户个数

50

项目文件大小

10MB

可组态的系统键

无

在线连接（同时）

8

在线语言（同时）

有

字体

宋体

帮助系统

有

任务计划（计时功能）

有

附加功能

无

软件设置

触摸屏校准设置

触摸屏作反馈声使能设置

LED背光灯开关使能设置

实时时钟(RTC)设置

系统版本信息显示项

触摸面板

类型

4线电阻式

透明度

80%以上

响应速度

10ms以内

寿命

100万次以上

音频输出

触摸面板操作

有音频反馈

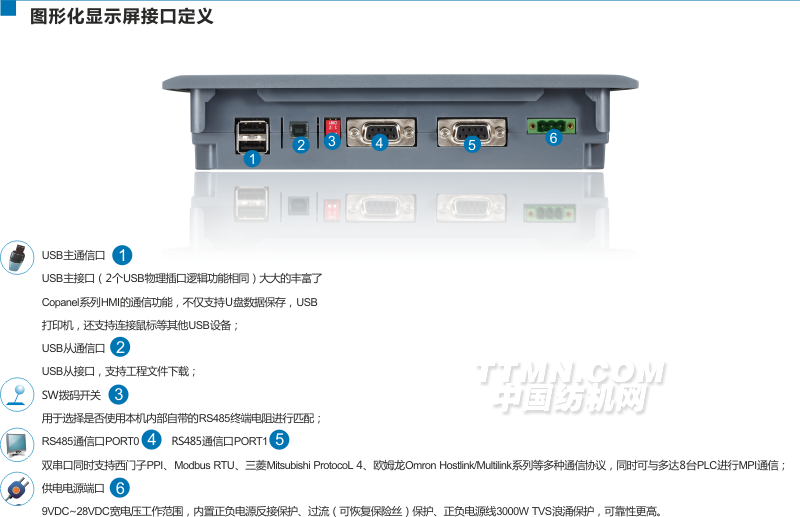

通讯

RS4, 85<, SPAN style="FONT-WEIGHT: normal; FONT-SIZE: 9pt; COLOR: rgb(91,91,91); FONT-FAMILY: 'Arial'">

2路 RS485通讯，

PPI/MPI、MODBUS、

Omron Hostlink/Multilink、

Mitsubishi Protocol 4协议

USB 主

2路主USB 1.1

USB 从

1路从USB 1.1

电源

工作电压

9VDC~28VDC

额定电压

24VDC

额定电流

0.3A

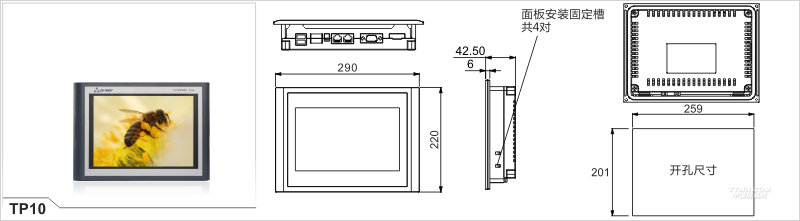

机械尺寸

前面板（长X宽 mm）

290×222

开孔（长X宽 mm）

259×201

环境条件

工作温度

-10℃~60℃

运输、储存温度

-20℃~70℃

湿度

10%~90%，无结露

正弦振动

10 to 50Hz(3轴线方向，1G)

包装跌落

1M高度,自由跌落
