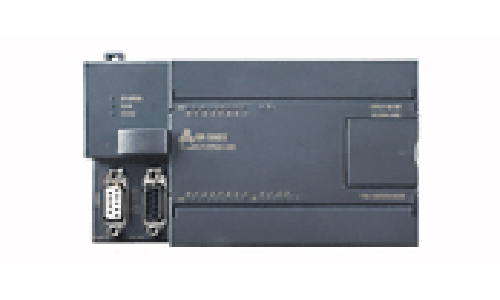

CPU224+,24点数字量,晶体管输出
发布时间:2015-03-26
本机集成2个通讯口,其中1个PPI,1个自由通信口(FPORT),内部集成MODBUS等通信协议,14DI/10DO共24个数字量I/O,程序空间16KB,数据空间108KB,6个独立的30KHz高速计数器,2路独立20KHz高速脉冲输出。
概览:
规格参数 |
订货号 |
TrustPLC CTSC-200 CPU224+,24V DC电源,14点24VDC输入,10点24VDC输出,双通信口 | CTS7 214-1AD33-0X24 |
物理特性 | |

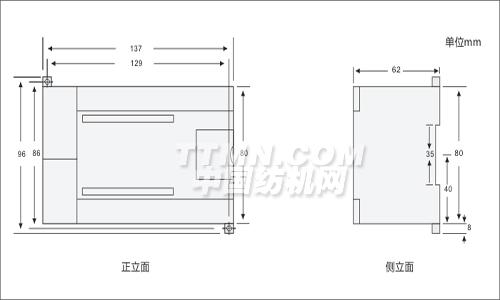

尺寸(宽×高×深) | 137×80×62mm |
功耗 | 7W |
存储器特性 | |
程序存储器 |
基本12KB,可扩展至16KB |
数据存储器 |
基本8KB,可扩展至108KB |
超级电容 |
约112小时(典型值) |
外接电池(可选) |
约200天 |
常规特性 | |
定时器总数 1ms 10ms 100ms |
256 4 16 236 |
计数器总数 | 256(由超级电容备份) |
内存存贮器位 | 256(由超级电容备份) |
内存存贮器位掉电保持 | 112(存储在EEPROM)) |
时间中断 | 2×1ms分辨率 |
边沿中断 | 4个上升沿和/或4个下降沿 |
模拟电位器 | 2个8位分辨率 |
布尔量运算执行时间 | 0.15µs |
浮点运算执行时间 | 8µs |
时钟 | 内置 |
电源供应 +5V 24V |
660mA 280mA |
集成的通信功能 | |
通讯接口 | 2个逻辑口,PORT0:PPI,RS485电平,FPROT:自由通讯口,RS485和RS232两种电平 |
PPI波特率 | 9.6, 19.2和187.5k |
自由口波特率 | 1.2kbaud 至 115.2k |
每段最大电缆长度 使用隔离中继器 未使用隔离中继器 |
波特率为187.5时1000米,38.4k时1200米 50米 |
最大站点数 | 每段32个站,每个网络126个站 |
最大主站数 | 32 |
点到点(PPI主站模式) | 是(NETR/NETW),共4个,2个保留 |
I/O特性 | |
本机数字量输入点数 | 14 |
输入类型 | 漏型/源型 |
本机数字量输出点数 | 10 |
输出类型 | 固态——MOSFET |
数字I/O映象区 | 256(128输入/128输出) |
模拟I/O映象区 | 64(32输入/32输出) |
允许最大扩展I/O模块数 | 7 |
最大数字量I/O点数 |
230 |
最大模拟量I/O点数 |
56AI/28AO |
脉冲捕捉输入 | 14 |
脉冲输出 | 2×20KHz |
高速计数器 总数 单相计数器 两相计数器 |
6 6×30KHz 4×20KHz |
数字量输入特性 | |
本机集成数字量输入点数 | 14 |
输入类型 | 漏型/源型 (IEC 类型1/漏型) |
额定电压 | 24V DC |
最大持续允许电压 | 30V DC |
逻辑1信号 ( 最小) 逻辑0信号 ( 最大) |
18 VDC,2.5mA 5 VDC,1mA |
隔离(现场与逻辑) 光电隔离 隔离组 |
有 500V AC,1分钟 见接线图 |
同时接通的输入 | 14 |
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输入) 50米(高速计数器输入) 300米(标准输入) |
数字量输出特性 | |
本机集成数字量输出点数 | 10 |
输出类型 | 固态 - MOSFET(源型) |
额定电压 | 24V DC |
输出电压范围 | 20.4至 28.8 VDC |
逻辑1信号(最小) 逻辑0信号(最大) |
20 VDC,最大电流 0.1 VDC,10KW 负载 |
每点额定电流(最大) 每个公共端的额定电流(最大) 漏电流(最大) 浪涌电流(最大) |
0.75A 3.75A 10μA 8A,100ms |
灯负载(最大) | 5 W |
接通电阻(接点) | 典型值0.3 欧姆,最大值0.6欧姆 |
隔离(现场与逻辑) 光电隔离 隔离组 |
有 500V AC,1分钟 见接线图 |
延时(最大) 断开到接通 接通到断开 |
2ms(Q0.0, Q0.1),15ms(其它) 10ms(Q0.0, Q0.1),130ms(其它) |
脉冲频率(最大) | 20KHz(Q0.0和Q0.1) |
同时接通的输出 | 10 |
两个输出并联 | 是,仅输出同组时 |
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输出) 150米(标准输出) |
安装规格:配件及相关链接:
1、编程电缆:CTS7 191-USB10;
2、电池:CTS7 291-8BA33;
3、编程卡:CTS7 291-PC001;
4、存储卡:CTS7 291-MC064/MC256;
5、差分模块:CTS7 291-EC001。

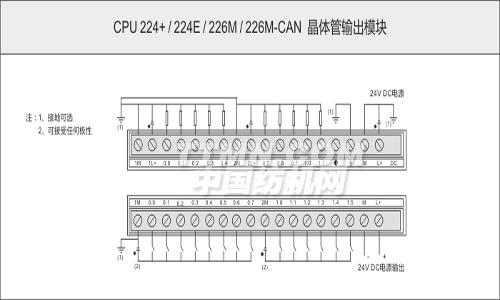

接线图:
通讯端口定义
连接器
|
插针号
|
FPORT(RS232/RS485)
|
PORT0(RS485)*1
|
![]() |
1
|
机壳接地
|
机壳接地
|
2
|
RXD (RS232)
|
24V地
|
|
3
|
RS-485信号B
|
RS-485信号B
|
|
4
|
CTS(RS232)
|
NC
|
|
5
|
逻辑地
|
逻辑地
|
|
6
|
+5V,100Ω串联电阻器
|
+5V,100Ω串联电阻器
|
|
7
|
RTS(RS232)
|
+24V
|
|
8
|
RS-485 信号A
|
RS-485信号A
|
|
9
|
TXD(RS232)
|
NC
|
|
连接器外壳
|
机壳接地
|
机壳接地
|
*1 PORT0口支持SIEMENS的PPI电缆RS485通信。
