CPU224E,24点数字量,晶体管/继电器输出
发布时间：2015-03-26
集成2个通讯口，PPI/FPORT，14DI/10D共24个数字量I/O，程序空间16KB，数据空间108KB；2个独立的30KHz高速计数器，2轴独立50KHz高速脉冲输出。
概览：
|
规格参数 |
订货号 |
|
TrustPLC CTSC-200系列 CPU224E晶体管型，24VDC电源， 14DI/10DO×24VDC，1个PPI（RS485），1个自由口（RS485），16KB程序，8KB数据空间，支持外部电池和存储卡。 |
CTS7 214-1AE33-0X24 |
|
物理特性 |
晶体管型 |
继电器型 |
||||||
|
尺寸(宽×高×深) |
137×80×62mm |
|||||||
|
功耗 |
7W |
|||||||
|
供电电源 |
DC：20.4 到28.8V |
AC：85V~265V |
||||||
|
额定供电电源 |
24VDC |
220VAC |
||||||
|
存储器特性 |
||||||||
|
程序存储器 |
基本12KB，可扩展至16KB |
|||||||
|
数据存储器 |
基本8KB |
|||||||
|
超级电容 |
约112小时(典型值) |
|||||||
|
外接电池（可选） |
约200天(典型值) |
|||||||
|
常规特性 |
||||||||
|
定时器总数 1ms 10ms 100ms |
256 4 16 236 |
|||||||
|
计数器总数 |
256(由超级电容备份) |
|||||||
|
内存存贮器位 |
256(由超级电容备份) |
|||||||
|
内存存储位掉电保持 |
112 |
|||||||
|
时间中断 |
2个1ms分辨率 |
|||||||
|
边沿中断 |
4个上升沿和/或4个下降沿 |
|||||||
|
模拟电位器 |
2个8位分辨率 |
|||||||
|
布尔量运算执行时间 |
0.15µs |
|||||||
|
浮点运算执行时间 |
8µs |
|||||||
|
时钟 |
内置 |
|||||||
|
集成的通信功能<, /P> |
||||||||
|
通讯接口 |
2个通信口，PORT0:PPI口，RS485；FPORT0:自由通信口， RS485电平 |
|||||||
|
PPI波特率 |
9.6, 19.2和187.5k |
|||||||
|
自由口波特率 |
1.2kbaud 至 115.2k |
|||||||
|
每段最大电缆长度 使用隔离中继器 未使用隔离中继器 |
波特率为187.5时1000米，38.4k时1200米 50米 |
|||||||
|
最大站点数 |
每段32个站，每个网络126个站 |
|||||||
|
最大主站数 |
32 |
|||||||
|
点到点(PPI主站模式) |
是(NETR/NETW)，共8个，2个保留 |
|||||||
|
I/O特性 |
||||||||
|
本机数字量输入点数 |
14 |
|||||||
|
输入类型 |
漏型/源型 |
|||||||
|
本机数字量输出点数 |
10 |
|||||||
|
输出类型 |
固态—MOSFET |
继电器干接点 |
||||||
|
数字I/O映象区 |
256(128输入/128输出) |
|||||||
|
模拟I/O映象区 |
64(32输入/32输出) |
|||||||
|
允许最大扩展I/O模块数 |
7 |
|||||||
|
最大数字量I/O点数 |
230 |
|||||||
|
最大模拟量I/O点数 |
56AI / 28AO |
|||||||
|
脉冲捕捉输入 |
14 |
|||||||
|
高速计数器 总数 单相计数器 两相计数器 |
2（HSC0和HSC1） 2×30KHz 2×20KHz |
|||||||
|
数字量输入特性 |
||||||||
|
本机集成数字量输入点数 |
14 |
|||||||
|
输入类型 |
漏型/源型 (IEC 类型1/漏型) |
|||||||
|
额定电压 |
24V DC |
|||||||
|
最大持续允许电压 |
30V DC |
|||||||
|
逻辑1信号 ( 最小) |
18 VDC，2.5mA |
|||||||
|
隔离(现场与逻辑) |
有 |
|||||||
|
同时接通的输入 |
14 |
|||||||
|
最大电缆长度 |
|
|||||||
|
数字量输出特性 |
||||||||
|
本机集成数字量输出点数<, /P,><, /T, D> |
10 |
|||||||
|
输出类型 |
固态——MOSFET |
继电器干接点 |
||||||
|
额定电压 |
24VDC |
-- |
||||||
|
每点额定电流(最大) |
0.75A 8A，100ms |
2A 5A，触点关闭 |
||||||
|
灯负载(最大) |
5W |
30WDC/200WAC |
||||||
|
接通电阻(接点) |
0.3欧姆典型值(0.6欧姆最大值) |
0.2欧姆 |
||||||
|
延时(最大) |
2us(Q0.0, Q0.1)，15us(其它) |
30ms（最大） |
||||||
|
高速脉冲输出 |
2轴×50KHz 支持运控CPU的PTP/Speed_ctrl等指令,不支持编程软件中的PTO/PWM指令 |
-- |
||||||
|
开关频率（最大） |
-- |
1HZ |
||||||
|
机械寿命周期 |
-- |
1000万次（空载） |
||||||
|
触点寿命 |
-- |
10万次（额定负载） |
||||||
|
同时接通的输出 |
10 |
|||||||
|
两个输出并联 |
是，仅输出同组时 |
|||||||
|
最大电缆长度 |
|
|||||||
配件及相关链接：
1、编程电缆：CTS7 191-USB10；
2、电池：CTS7 291-8BA33；
3、编程卡：CTS7 291-PC001；
4、存储卡：CTS7 291-MC064/MC256；
5、差分模块：CTS7 291-EC001；
应用特点：2个通信口、高速的运算能力、强大的程序空间及强大的扩展能力，满足一些复杂的定位、同步要求的控制系统。

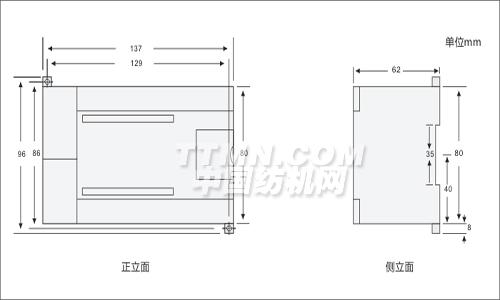

安装规格：

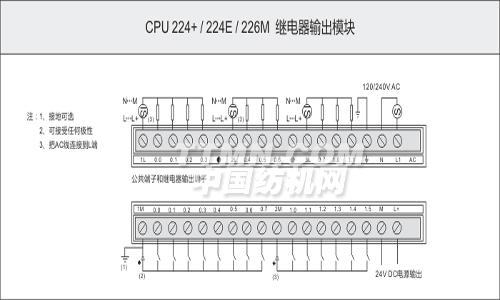

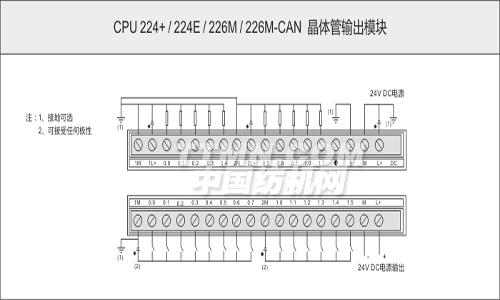

接线图：
CPU224E端口介绍
CPU224E（CTS7 214-1AE33-0X24，CTS7 214-1BE33-0X24 ）
有2个逻辑接头，1个PPI口（PORT0），1个自由口（FPORT0）。PORT0和FPORT0为RS485通信电平。

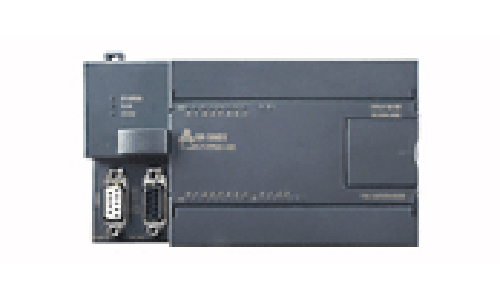

CPU224+的PORT0和FPORT0口如下图所示：
注：在左上角有个接线端子失效.
端口定义
如下表：
|
连接器 |
插针号 |
PORT0（RS485） 白色端口 |
FPORT0（RS485） 黑色端口 |
|
|
1 |
机壳接地 |
机壳接地 |
|
2 |
24V地 |
24V地, |
|
|
3 |
RS-485信号B |
RS-485信号B |
|
|
4 |
NC |
NC |
|
|
5 |
逻辑地 |
逻辑地 |
|
|
6 |
+5 V、100Ω串联电阻器 |
+5 V、100Ω串联电阻器 |
|
|
7 |
+24V |
+24V |
|
|
8 |
RS-485信号A |
RS-485信号A |
|
|
9 |
NC |
NC |
|
|
连接器外壳 |
机壳接地 |
机壳接地 |
说明：运动控制功能的特殊IO输出与普通IO输出的对应关系：
|
普通IO |
Q0.0 |
Q0.1 |
Q0.2 |
Q0.3 |
Q0.4 |
Q0.5 |
Q0.6 |
Q0.7 |
Q1.0 |
Q1.1 |
|
运动控制IO |
Pulse_0 |
Pulse_1 |
Dir_0 |
Dir_1 |
Q0.4 |
Q0.5 |
Q0.6 |
Q0.7 |
Q1.0 |
Q1.1 |
注：
1、 .Pulse_0 --------0轴脉冲输出 ；
Pulse_1-------1轴脉冲输出 ；
. Dir_0--------0轴方向输出；
Dir_1 -------1轴方向输出 ；
2、 Q0.0和Q0.1 不支持编程软件中PTO和PWM高速脉冲输出，只支持TrustPLC的
运控指令（无插补功能）
