规格参数

订货号

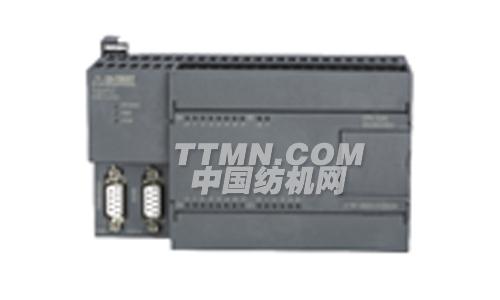

 TrustPLC CTSC-200 CPU226M, 220VAC电源，14点24V DC输入/10点继电器输出，1个PPI，1个自由口，1个PPI/自由口，24KB程序，10KB数据

CTS7 216-1BD33-0X24

物理特性

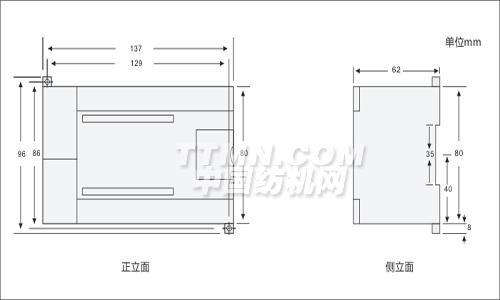

尺寸(宽×高×深)

137×80×62mm

功耗

9W

存储器特性

      程序存储器

基本24KB，可扩展至72KB

      数据存储器

基本10KB，可扩展至110KB

      超级电容

约112小时(典型值)

      外接电池（可选）

约200天(典型值)

常规特性

定时器总数

      1ms

      10ms

      100ms

256

4

16

236

计数器总数

256(由超级电容备份)

内存存贮器位

256(由超级电容备份)

内存存储位掉电保持

112

时间中断

2个1ms分辨率

边沿中断

4个上升沿和/或4个下降沿

模拟电位器

2个8位分辨率

布尔量运算执行时间

0.15µs

浮点运算执行时间

8µs

时钟

内置

集成的通信功能

通讯接口

3个通信口，PORT0:PPI口，RS485，PORT1:PPI口/自由口，RS232和 RS485两种平,FPORT:自由通讯口，RS485

PPI波特率

9.6, 19.2和187.5k

自由口波特率

1.2kbaud 至 115.2k

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器

波特率为187.5时1000米，38.4k时1200米

50米

最大站点数

每段32个站，每个网络126个站

最大主站数

32

点到点(PPI主站模式)

是(NETR/NETW)，共8个，2个保留

I/O特性

本机数字量输入点数

14

输入类型

漏型/源型

本机数字量输出点数

10

输出类型

继电器干接点

数字I/O映象区

256(128输入/128输出)

模拟I/O映象区

64(32输入/32输出)

允许最大扩展I/O模块数

7

最大数字量I/O点数

230

最大模拟量I/O点数

56AI/AO

脉冲捕捉输入

14

高速计数器

    总数

    单相计数器

    两相计数器

6

6×30KHz

4×20KHz

数字量输入特性

本机集成数字量输入点数

14

输入类型

漏型/源型 (IEC 类型1/漏型)

额定电压

24V DC

最大持续允许电压

30V DC

逻辑1信号 ( 最小)
逻辑0信号 ( 最大)

18 VDC，2.5mA
5 VDC，1mA

隔离(现场与逻辑)
光电隔离
隔离组

有
500V AC，1分钟

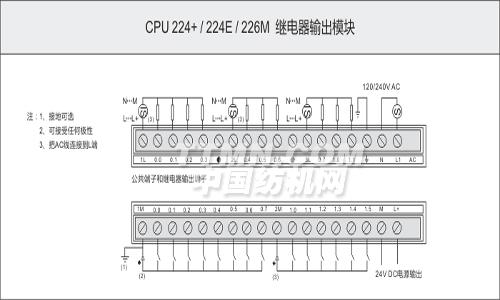

见接线图

同时接通的输入

14

最大电缆长度
屏蔽

非屏蔽

500米(标准输入)
50米(高速计数器输入)
300米(标准输入)

数字量输出特性

本机集成数字量输出点数

10

输出类型

继电器干接点

每点额定电流(最大)
浪涌电流(最大)

2A
5A，触点关闭

灯负载(最大)

30WDC/200WAC

接通电阻(接点)

0.2欧姆

同时接通的输出

10

两个输出并联

是，仅输出同组时

最大电缆长度
    屏蔽
    非屏蔽

500米(标准输入)
150米(标准输入)

连接器

孔

PORT0

PORT1

  FPORT

1

机壳接地

机壳接地

1：机壳接地

2

逻辑地

RS232信号RXD

2：RS485信号B/+

3

RS485信号B

RS485信号B

3：RS485信号A/-

4

发送申请

发送申请

5

逻辑地

逻辑地

6

+5V，100Ω

+5V，100Ω

7

+24V

空/+24V

8

RS485信号A

RS485信号A

9

10位协议选择（输入）

RS232信号TXD

连接器外壳

机壳接地

机壳接地
